HIWIN滑块导轨：精密直线运动的核心技术解析

在精密制造与自动化领域，微小间隙往往决定着巨大差异。

在工业自动化、数控机床和半导体设备中，HIWIN滑块导轨作为精密直线运动的核心部件，凭借其卓越的精度和可靠性正成为众多高端装备的不可或缺的选择。

本文将深入解析HIWIN滑块导轨的技术特点、选型要点及应用领域，为工程师和技术人员提供全面的参考。

01 精度与可靠性，HIWIN滑块导轨的核心优势

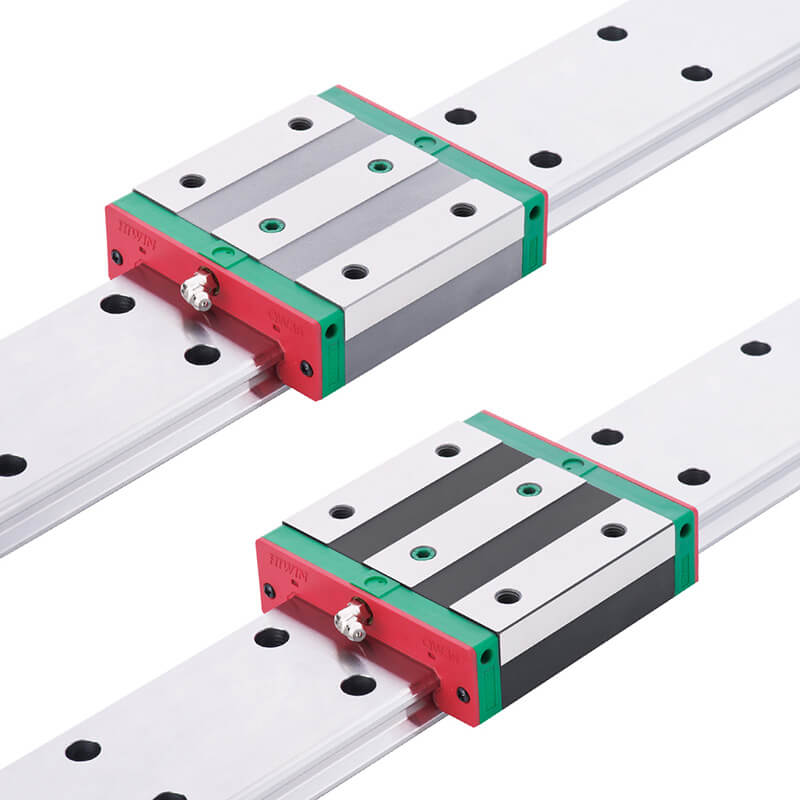

HIWIN滑块导轨作为一种滚动导引装置，通过钢珠在滑块与滑轨之间的无限滚动循环，实现负载平台的高精度直线运动。

与传统的滑动导引相比，其摩擦系数降至原来的1/50，这种革命性的改进带来了多方面优势。

摩擦力的显著降低使设备只需较小动力便能让床台运行，尤其在经常性往返运行的应用中，能明显降低机台电力损耗量。

基于滚动摩擦的特性，HIWIN滑块导轨实现了μm级的定位精度，有效避免了传统滑动导引中常见的打滑现象。

在长时间运行方面，滚动导引的磨耗非常小，这使得机台能长时间维持初始精度，而传统滑动导引会因油膜逆流作用及润滑不充分导致运行轨道接触面磨损，严重影响精度。

02 结构创新，技术领先的多系列产品布局

HIWIN滑块导轨采用特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，这一特性大大提高了机台运行的稳定性。

针对不同应用场景，HIWIN开发了多个系列的产品，每个系列都有其特定的适用领域：

HG系列：专为高负载、高精度场景设计，广泛应用于磨床、铣床、车床、钻床、综合加工机等设备。

EG系列：低组装式设计，适用于产业自动化机器、半导体机械、雷射雕刻机、包装机器等领域。

MGN/MGW系列：微小型设计，满足印表机、机器手臂、电子仪器设备、半导体设备等对空间要求严格的应用。

RG系列：滚柱式设计，专为CNC加工机、重切屑加工机、大型龙门机床等重负载工况开发。

Q1系列：针对高速、静音与低发尘需求的电子产业而设计。

润滑结构的简化是HIWIN滑块导轨的另一大亮点。滑块上已装置油嘴，可直接以注油枪打入油脂，也可换上专用油管接头连接供油油管，实现自动供油润滑。

03 科学选型，确保系统最佳性能

选择合适的HIWIN滑块导轨是一项系统工程，需要考虑多方面因素。选型过程应当从使用条件设定开始，包括应用设备、内部空间限制、精度要求、刚性要求、负荷方式、行程、运行速度与加速度、使用频率、使用环境及要求寿命年限等多个方面。

精度等级的选择取决于设备精度要求，HIWIN提供C、H、P、SP、UP等等级供用户选择。

在假定滑块尺寸及数目时，可依据经验选用，同时考虑负荷状态。一个实用的参考原则是：若与滚珠螺桿配合使用，线性滑轨规格应与螺桿外径相似，例如螺桿外径为35mm则可选用HG35的规格。

负荷计算是选型过程中的关键环节。需要参照负荷计算例计算单個滑塊最大等效负荷，并确认选用的线性滑轨静安全系数应超过静安全系数使用表所列之值。

根据不同的使用状况，计算静负荷必须考虑不同的安全系数，尤其是在滑轨受有冲击性负荷时，需要取用较大的安全系数。

预压等级的选择应基于刚性要求及安装面精度。预压等级影响系统的刚性，可通过提高预压力、加大选用尺寸或滑块数来提高刚性。

寿命计算对于评估设备维护周期至关重要。基本动额定负荷用于线性滑轨承受负荷并做滚动运动时的寿命计算，其定义是在负荷的方向和大小不变的状态下，线性滑轨的额定寿命为50公里时的最大负荷。

04 面向未来，HIWIN在智能制造的布局

随着工业4.0和智能制造的推进，HIWIN正积极开发智能型产品。近年来，HIWIN推出了集成传感器的智能导轨解决方案，能够实时监测负载、温度和振动数据，为预测性维护提供支持。

这些创新技术不仅提高了设备可靠性，更降低了意外停机风险，为现代智能工厂奠定了坚实基础。

在印度市场，HIWIN已观察到电子制造、电动汽车零部件生产和CNC加工对高精度系统需求的指数级增长。

这表明HIWIN滑块导轨在新兴产业中同样拥有广阔的应用前景。

点击体验：HIWIN官方平台

对于半导体设备制造商而言，0.1微米的精度差异可能意味着产品良率5%的波动。

HIWIN的超高精度导轨系列，正是为这种微米世界的竞争提供了坚实基石。
