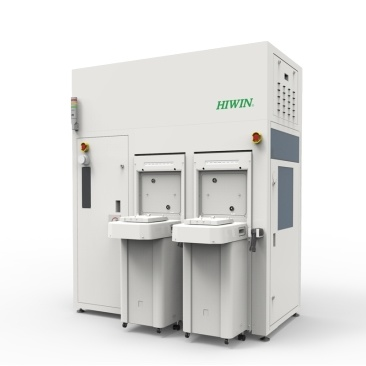

在半导体芯片制造中，前道工序的精度是决定产品性能与良率的基石。其中，晶圆在进入光刻、薄膜沉积等关键制程前，必须进行精确的定位与对中。晶圆寻边器正是执行这一精密任务的核心设备，它通过高速、高精度的边缘探测技术，确保每一片晶圆在加工时都能达到微米甚至亚微米级的对准精度。随着芯片工艺节点不断微缩，对寻边技术的速度、精度和稳定性提出了前所未有的要求。
传统寻边方式依赖于晶圆边缘对光信号的反射，但晶圆本身的材质、薄膜厚度变化以及边缘形貌都会干扰反射光信号，导致寻边偏差甚至失败。为解决这一行业痛点，前沿技术方案正在从两个方向进行革新：
增强信号源法：一种创新思路是在晶圆制程面的边缘预先加工一个专用的金属环层作为寻边标记。该金属环宽度通常为2-3毫米，因其优异且稳定的光反射特性，能将寻边成功率提升至新的高度。这种方法将寻边结构与晶圆本体解耦，从根本上避免了材料特性带来的干扰。
自适应探测法：另一种方案则聚焦于设备自身的智能化。先进的寻边装置配备了高度与角度均可调节的信号发射器和接收器支架。通过建立精密的数学模型，设备能根据待测晶圆的直径（如D±d）、V型槽深度（Vh±h）等参数，动态调整光路。这种自适应能力使其能兼容从100mm到300mm甚至更大尺寸的晶圆，通用性显著增强。
现代高端晶圆寻边器的性能指标直接关乎生产节拍。行业领先的设备能够在5秒以内完成晶圆的寻边、中心计算及角度补正等一系列动作。在精度方面，其中心重复精度可达±0.1毫米，而用于晶向识别的Notch槽角度重复精度更可达到±0.2度。这意味着在高速运转的生产线上，设备能持续、稳定地提供极高的定位一致性。
为了满足半导体fab厂对洁净环境的严苛要求，顶尖的寻边器产品其洁净度等级可达到ISO Class 3（相当于传统Class 1）标准。同时，内嵌式一体化控制器设计已成为趋势，它不仅节省了安装空间，更通过简化系统架构提升了设备的整体可靠性。
如今，晶圆寻边技术的应用已超越单纯的定位功能，正向集成化、在线检测方向发展：
与制程设备集成：寻边器作为核心模块，被集成于晶圆移载系统（EFEM）中，确保晶圆在真空搬运腔室与多个工艺腔室之间传输时，始终处于精准对位状态。
联合作业：在晶圆修边、划片等后道封装工艺中，寻边对中是进行精密机械加工的前提步骤。国内已实现突破的首台先进封装用全自动晶圆修边设备，便集成了高精度的对中与寻边功能。
智能分选：在晶圆形貌测量分选设备中，寻边是执行全地图扫描和厚度、平整度测量的第一步。配备自动寻边功能后，设备能显著提升检测流程的效率和自动化水平。
从提升单一设备的寻边精度，到融入全自动化产线的智能流片，晶圆寻边技术正持续为半导体制造的精益化与高效化注入关键动力。其发展的每一步，都紧密呼应着产业对更高良率、更低成本的永恒追求。
