一片晶圆的边缘检测，竟能影响整个半导体生产线的良率——精密器械工程师按下启动键，机器视觉系统开始捕捉微米级的边缘数据。

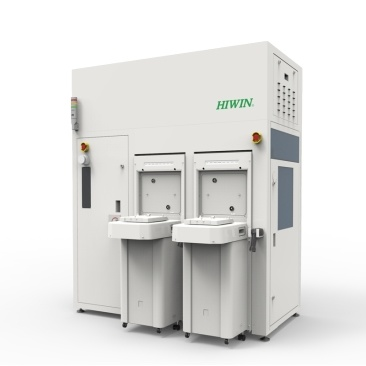

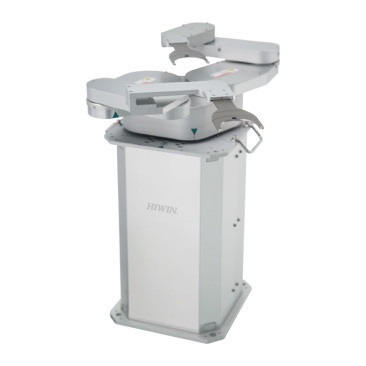

随着半导体工艺节点不断微缩，对晶圆定位精度提出了前所未有的苛刻要求，微米级的偏差就可能导致整批晶圆的报废。HIWIN晶圆寻边器作为精密定位系统的核心组件，其正确使用直接关系到生产效率和产品质量。
在高度自动化的半导体生产线中，超过 70% 的定位误差源于设备初始设置不当。寻边器通过与晶圆边缘的物理接触或非接触式测量，为后续的加工步骤建立精确的坐标参考。
寻边器的安装质量决定了整个测量系统的稳定性。安装前需确保工作台面无振动源，环境温度控制在 20°C±1°C 范围内，相对湿度低于 60%，避免热胀冷缩对测量精度产生影响。
使用专用安装夹具将寻边器固定于机械臂末端或工作台指定位置，确保安装平面度误差小于 0.01mm。接通电源后，执行初始化程序，系统会自动进行自检并校准内部传感器。
初次安装后建议进行不少于3次的重复定位精度测试，确保寻边器在相同条件下的测量偏差不超过设备标称值的 30%。
参数设定是寻边器使用的核心环节，需根据晶圆尺寸、材质和生产工艺要求进行精确配置。对于标准 300mm 硅晶圆，建议寻边速度设定为 30-50mm/s，接触力控制在 0.5-1.5N 范围内。
敏感度参数需根据晶圆表面特性调整：抛光晶圆可设为较高敏感度（等级7-9），而有图案或粗糙表面的晶圆则需适当降低敏感度（等级4-6）以避免误触发。
寻边器的测量精度直接受参数设置影响，正确配置可使定位精度提升至 ±1.5μm 以内，比默认设置提高约 40% 的准确性。
启动自动寻边程序前，需确保晶圆被稳定放置在载台上，偏心距预期值不超过 ±1.5mm。启动后，寻边器会沿预设轨迹移动，通过接触式探针或光学传感器探测晶圆边缘。
探针式寻边器会记录首次接触点和分离点的坐标，通过两点计算晶圆圆心位置；光学寻边器则通过边缘图像分析，获取更丰富的轮廓信息。整个寻边过程通常在 8-15秒 内完成。
关键数据如圆心坐标、偏心距、晶圆直径等会实时显示在控制界面上，并自动保存至生产数据库，为工艺追溯提供原始数据。寻边成功率应维持在 98% 以上，若连续失败需立即检查设备状态。
寻边器获取的原始数据需通过特定算法处理，消除机械振动、温度波动等因素引起的测量噪声。数据处理后得到的晶圆位置参数会传送至对位系统，指导后续的曝光、蚀刻或检测工序。
定期校准是保持寻边器精度的必要措施。建议每生产 5000片 晶圆或每周执行一次标准校准流程，使用标准校准晶圆验证测量精度。长期数据表明，定期校准可将设备漂移控制在 ±0.3μm 以内。
当测量数据出现系统性偏差时，需执行高级校准程序，重新建立机械坐标系与视觉坐标系的映射关系，这一过程通常需要 20-30分钟。
寻边失败率升高 通常由探针磨损或光学镜头污染引起，检查并清洁接触部位可解决 70% 的此类问题。探针寿命一般在 10万次 接触后开始下降，需按计划更换。
测量重复性差 可能与机械松动或温度波动有关，检查各紧固部件并稳定环境条件。数据显示，环境温度每变化 1°C，可能导致 0.2μm 的测量偏差。
通信异常 则需检查连接线缆和接口状态，重新插拔连接器可解决多数的偶发通信问题。系统日志是故障诊断的重要依据，记录每次异常前后的设备状态和环境参数。
现代寻边器已集成多种智能功能，如自适应参数调整，系统能根据历史数据自动优化寻边策略，将首次寻边成功率提升 15% 以上。
为特定工艺定制寻边方案可进一步提高效率，对于薄晶圆或柔性衬底，可采用“软接触”模式，将接触力降低至 0.2N，防止晶圆变形或破损。
数据分析显示，优化后的寻边流程可将单晶圆处理时间缩短 12%，同时将因定位误差导致的报废率降低至 0.03% 以下。
让精密制造更简单
正确使用晶圆寻边器不仅是一项操作技能，更是提升半导体制造良率的基础。从初始安装到参数优化，每一步都直接影响着最终产品的精度与一致性。
寻边器的价值 不仅在于其测量的准确性，更在于它为整个制造流程提供的可重复性和可追溯性。当每一片晶圆都能被精确识别和定位，半导体制造才能真正从规模化生产走向精细化制造。
在半导体这个以微米论成败的行业里，精密定位已不仅仅是技术需求，更是产业进步的基础保障。随着工艺节点的持续微缩，对寻边精度和效率的要求只会越来越高。
