关于双臂晶圆机器人与RWD机器人在半导体自动化设备中的应用与技术解析

在半导体制造前道与后道工序中，晶圆传输系统的效率与可靠性直接决定了整线的产出率与良率。作为半导体自动化设备的核心组成部分，双臂晶圆机器人与RWD机器人凭借其独特的设计架构与直驱马达技术的深度融合，正在重新定义晶圆搬运的速度与精度标准。

一、双臂晶圆机器人的架构优势与传输精度突破

传统的单臂机器人需完成“取片-旋转-放片”的序列动作，存在时间间隙。而双臂晶圆机器人采用独立驱动的双臂协同设计，具备以下核心优势：

高效率并行处理：双臂可同时执行取片与放片操作，在FOUP（前端开口晶圆传送盒）与工艺腔室之间实现“零等待”交换。根据实际产线测试数据，相较于单臂方案，双臂架构可使单片晶圆传输时间缩短约30%-40%，显著提升设备吞吐量（Throughput）。

微米级绝对精度：现代先进制程对晶圆定位要求极为严苛。双臂机器人通过高分辨率编码器与刚性结构设计，在高速运动下仍能保持晶圆传输精度在±0.1mm甚至±0.05mm以内，有效避免晶圆与腔室内壁或承载器发生碰撞或摩擦，保障良率。

RWD机器人应用的柔性特点：RWD机器人通常指具备更大旋转范围或特殊关节设计的机型，其应用不仅限于水平传输，更能适应复杂的设备前端模块（EFEM）布局。通过优化运动轨迹算法，RWD机器人能灵活避让传感器与周边模块，实现狭小空间内的精准作业。

二、直驱马达技术：实现极致精度的核心引擎

传统“旋转伺服电机+减速机”的传动方案因存在背隙、齿隙误差及需要定期维护，已难以满足高端半导体设备的需求。直驱马达技术（Direct Drive Motor）的引入，为双臂晶圆机器人带来了革命性提升：

零背隙与高刚性：直驱马达直接将负载连接在转子上，取消了减速机、皮带等中间传动部件，实现了真正的“零背隙”传动。这确保了机器人在启停、换向时无任何回程误差，是维持晶圆传输精度长期稳定的基础。

极高的重复定位精度：得益于高分辨率正弦/余弦编码器与闭环控制，采用直驱技术的关节可实现±1 arc sec以内的重复定位精度。这使得机器人末端即便在双臂负载变化时，也能精确到达目标位置。

高速平滑运动：直驱马达具有极高的转矩惯量比，能够实现极高的角加速度和减速度，同时运行极其平滑，无机械共振。这对于在高速传输过程中保护超薄且易碎的晶圆（尤其是300mm大尺寸晶圆）至关重要，可最大限度减少振动对微粒产生的影响。

三、半导体自动化设备中的实际应用与数据表现

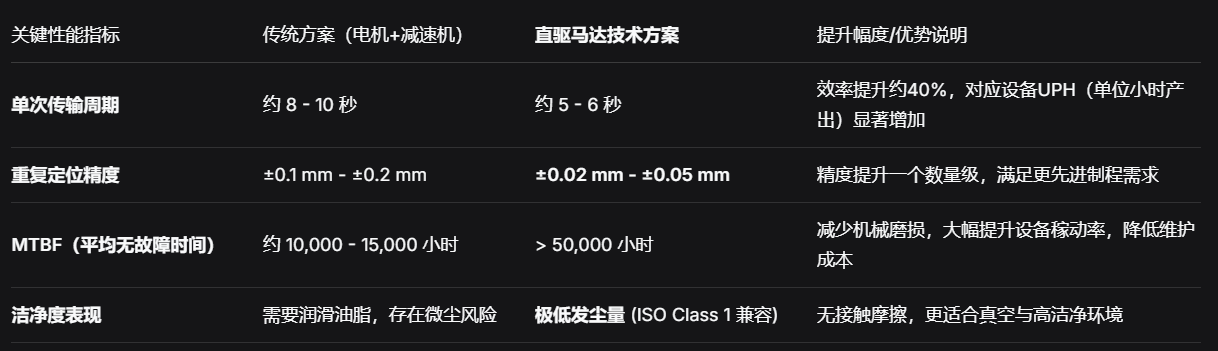

在现实的晶圆厂（FAB）环境中，集成了直驱技术的双臂晶圆机器人与RWD机器人的表现可以通过关键数据来衡量：

四、如何选择合适的解决方案

构建或升级半导体自动化设备时，需综合考量以下因素：

负载与臂长：根据晶圆尺寸（150mm/200mm/300mm）及腔室堆叠高度，选择对应负载能力和臂展的机器人。

环境要求：若用于真空镀膜或刻蚀腔体内，需选用真空型直驱马达机器人；若用于大气环境下的EFEM，则需关注其颗粒产生指标。

控制系统的兼容性：确保机器人控制器能与上层MES系统（制造执行系统）或EAP（设备自动化程序）无缝对接，实现实时监控与数据追溯。

有相关项目需求或技术咨询？

如果您正在寻求高性能的双臂晶圆机器人、RWD机器人应用解决方案，或对直驱马达技术在半导体自动化设备中的应用有更多疑问，欢迎直接联系我们的技术工程团队。

联系电话：15250417671

官方网站：https://www.hiwincorp.cn/ （可获取详细规格手册与选型支持）

我们的工程师团队可根据您的具体工艺参数，提供从仿真模拟到现场调试的全流程服务，助力您的产线实现更高效率与精度。
