HIWIN晶圆机器人：高洁净度晶圆移载系统解决方案

您好！针对您关注的“HIWIN晶圆机器人”，我们提供完整的高洁净度晶圆移载系统解决方案。该方案已广泛应用于半导体前段制程与后段封装，核心产品包括EFEM设备前端模块、晶圆机器人（机械手臂）、大气机器人及真空机器人，致力于实现晶圆传输的高效、精准与绝对洁净。

以下是我们结合行业应用整理的深度技术解析与数据支持：

一、 核心技术参数与洁净度等级

HIWIN晶圆机器人专为严苛的半导体环境设计，其核心性能指标如下：

洁净度控制：通过特殊表面处理与真空环境设计，机器人运动部分的颗粒产生量（Particle Generation） 可严格控制在 ISO Class 1 等级以下，满足先进制程对微污染控制的极致要求。

运动精度：重复定位精度可达 ±0.01mm 以内。例如，在300mm晶圆搬运中，能确保晶圆精准无误地进入反应腔或晶圆盒（FOUP/FOSB）。

速度与效率：针对晶圆传送流程优化运动轨迹，单次取放周期可缩短至 2.5秒 以内，显著提升设备整体产出效率。

二、 关键产品模块与性能优势

我们的晶圆传送系统由多个高协同性模块构成，确保整体运行的稳定性：

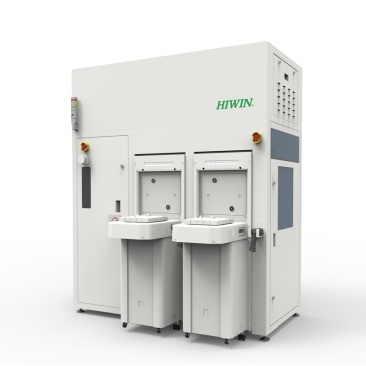

EFEM设备前端模块：

功能：作为晶圆进入设备的接口，集成晶圆盒装载台、晶圆映射仪和晶舟传感器。

配置：可搭载单臂或双臂大气机器人，双臂机器人设计可实现取片与放片动作的重叠进行，效率相比单臂提升约30%。

晶圆机器人：

大气机器人：用于EFEM内部及常压环境下的晶圆传输。采用先进的震动抑制技术，在高速启停时末端抖动幅度小于 0.1mm，保护晶圆边缘。

真空机器人：专用于传输腔室等真空环境。其关键的运动机构经过特殊润滑与密封设计，耐真空度可达 1x10⁻⁶ Pa，并能在真空与大气环境切换时保持性能稳定。

末端效应器：

针对不同晶圆尺寸（如 150mm, 200mm, 300mm）和材质，提供真空吸附式或边缘夹持式机械手。接触部分材料采用高性能工程塑料（如PEEK），在保证抓取稳定性的同时，最大程度避免划伤和颗粒产生。

三、 典型应用场景与价值

应用场景：刻蚀设备、薄膜沉积设备、光刻设备、晶圆检测设备的前后道晶圆自动传送。

用户价值：

提升良率：稳定的洁净控制与低颗粒产生特性，直接减少因微污染导致的晶圆报废，对提升最终芯片良率至关重要。

保障稼动率：高可靠性的驱动部件与优化的控制算法，可确保设备长时间连续稳定运行，减少非计划停机，保障生产线高稼动率。

灵活集成：模块化设计使机器人能轻松集成至各类主流半导体设备，并提供定制化的晶圆处理流程编程。

四、 可靠性与服务支持

我们的产品在设计阶段经过了严格的寿命测试与加速老化测试，关键运动部件如减速机（可选用HIWIN自主的DATORKER®谐波减速机）、导轨和轴承，均具备长寿命免维护特性，MTBF（平均无故障时间）行业领先。

我们提供从方案设计、协助选型、图纸输出到免费报价的全流程技术支持。我们的工程师团队能根据您的具体工艺要求（如晶圆尺寸、传输距离、洁净等级、节拍时间），快速提供最优的晶圆机器人组合方案。

如需进一步了解产品规格或讨论您的具体应用，欢迎随时联系我们：

电话：15250417671

官网：https://www.hiwincorp.cn/
