在半导体前段制程与后道封装中，晶圆的传输效率与定位精度直接决定了设备的产出良率与整线OEE。HIWIN依托其在精密机械领域的核心技术积累，构建了从关键零部件到晶圆机器人再到EFEM（设备前端模块）的完整垂直整合体系，为半导体、LED及面板产业提供具备实际数据支撑的自动化解决方案。

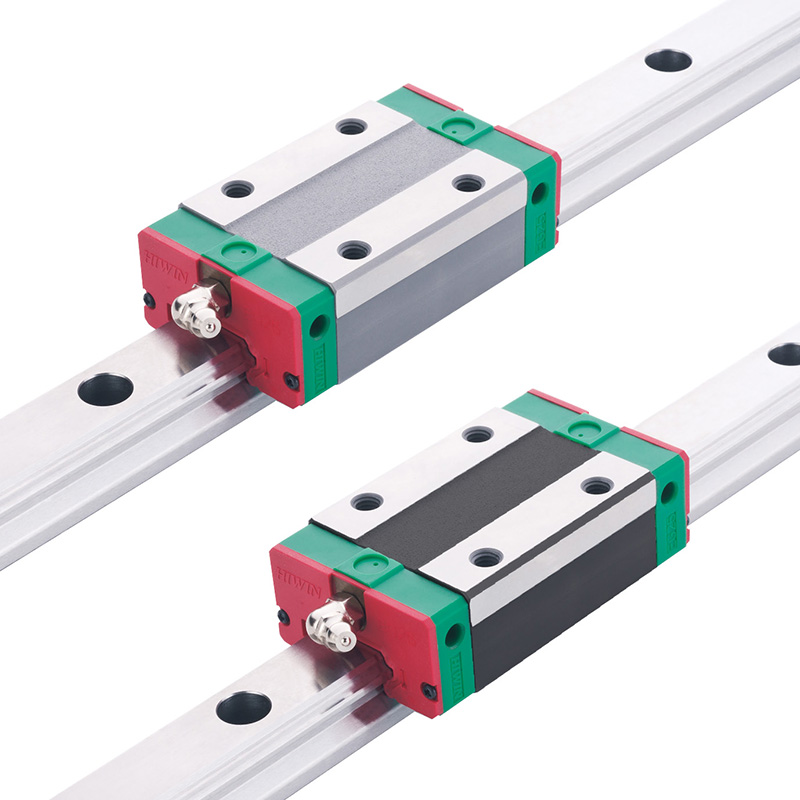

HIWIN晶圆机器人的核心竞争力源于其对 “核心部件自制” 的坚持。与传统组装厂商不同，HIWIN机器手臂中的滚珠丝杠、直线导轨、直驱电机（DDR）及伺服电机均为自主研发制造。这种软硬件垂直整合模式消除了不同品牌部件之间的兼容性误差，确保了机器人在长期连续运行中的动态响应一致性。
以RWDE系列晶圆机器人为例，该机型采用直驱电机设计，实现了重复定位精度±0.1mm的技术指标，Z轴行程最高可达500mm，有效负载范围为1-3kg。对于12寸晶圆的传输需求，该系列机器人能够在洁净度Class 1的环境下稳定运行，支持非径向取放（Non-radial pick and place）及晶圆翻转功能，大幅减少了机械手在FOUP与工艺模块之间的穿梭时间。
针对R/W轴速度要求苛刻的封装与检测场景，HIWIN H系列与A系列晶圆机器人提供了明确的数据支撑。在封装测试环节，传输节拍的提升直接转化为产能的增加。
H系列晶圆搬运机械手在R/W轴（径向/轴向）可实现2000mm/s的最高线速度，T轴（旋转轴）角速度达到340deg/s。假设传输距离为500mm，该机型完成一次取放动作仅需0.25秒，相较传统丝杠驱动方案效率提升近2倍。在高速运动状态下，其运行震动被严格控制在≤0.5G，即使在24小时满负荷运转的应力测试下，精度漂移仍可稳定在0.05mm以内。
A系列机型则针对复杂外部轴联动场景进行了优化，支持与FOUP Load Port或对准器的协同运动，在高速传输（2000mm/s）的同时保持轨迹精度，确保晶圆精准插入插槽，有效避免卡片的产生。
单一的机器人本体并非传输系统的终点。HIWIN提供的晶圆移载系统（EFEM）整合了高精度Stage平台与晶圆机器人，形成了完整的前端模块化解决方案。该系统中，机器人内置的扫片感测器（Mapping Sensor） 在执行取放动作前，可自动侦测晶舟盒内部晶圆是否存在叠片、斜片或缺失状态，并将实时数据反馈至上位系统，防止因物料异常导致的破片事故。

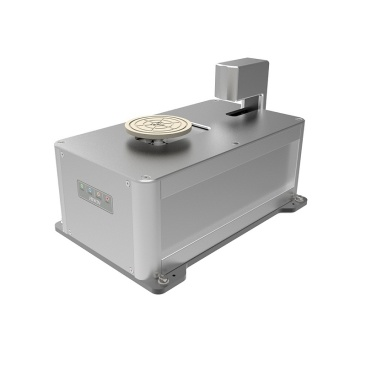

在精密定位层面，HIWIN的晶圆系统可结合高精密奈米级平台，实现±2奈米的伺服稳定度，满足晶圆在曝光、检测及探针测试等关键制程中的苛刻要求。
半导体工艺的复杂性决定了机器人末端的非标需求。HIWIN提供多种末端效应器选配方案，包括真空吸取型、边缘夹持型及翻转型。针对不同直径的晶圆（2寸至12寸）或特殊基板（如蓝宝石基板、胶环），牙叉（Fork）可根据客户需求定制长度、材质及取放方式。此外，通过手持式教导器，现场工程师可快速示教站点并测试取放动作，降低部署与换线的时间成本。
在当前全球半导体产能扩张及绿色制造的背景下，HIWIN通过将精密传动元件与机电整合技术深度融合，为晶圆传输提供了兼具效率与可靠性的国产化选择，其关键数据指标与客制化能力已在实际产线中得到验证。
