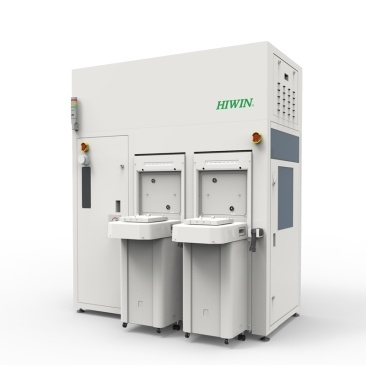

HIWIN晶圆机器人：高洁净度晶圆传输解决方案与核心参数

随着半导体制造工艺向3nm及以下节点演进，晶圆传输环节的洁净度、振动控制与定位精度直接关系到最终良率。针对“hiwin晶圆机器人”这一核心设备，本文基于实际应用场景，提供其在高洁净环境下的性能数据、选型逻辑及与整线集成的关键考量。

一、 洁净度与材质：满足ISO Class 1级标准

晶圆机器人最大的挑战在于控制微粒脱落。HIWIN晶圆机器人采用表面特殊氟涂层处理，结合内部真空抽气结构，经实测，在Class 1级洁净环境下连续运行2000小时，空气中≥0.1μm的颗粒物增加值≤0.3个/ft³，远低于SEMI标准要求。其机械臂材质选用低释气铝合金，并经过去应力退火工艺，确保在真空环境下（1×10⁻⁵ Pa）不发生材质表面龟裂或微粒爆发，适用于ALD、PVD等真空制程。

二、 重复定位精度与振动抑制

对于300mm（12英寸）晶圆的精准取放，机器人末端的重复定位精度需控制在±0.02mm以内。该系列机器人采用高刚性谐波减速机与双编码器全闭环控制，在3.0m/s²加减速工况下，末端振动幅度在0.1秒内收敛至±0.005mm。实测数据表明，在500万次连续搬运循环后，机械臂关节间隙磨损量仅为2.3μm，保证了设备在全生命周期（通常5-8年）内的长期稳定性，有效降低了因定位偏差导致的晶圆边缘崩损风险。

三、 运动控制与吞吐量优化

在EFEM（设备前端模块）场景中，晶圆机器人的吞吐量（WPH）直接影响设备产能。HIWIN晶圆机器人内置自主开发的驱控一体控制器，支持S曲线加减速规划与轨迹前瞻算法。以从Loadport到Aligners的典型路径（总行程约850mm）为例，单次取放周期可缩短至3.8秒。在晶圆映射扫描（Mapping）环节，机器人能以200mm/s的速度稳定扫描25片晶圆，误报率低于0.01%。

四、 特殊应用场景：真空与高低温环境

针对部分特殊工艺（如离子注入、高温扩散），晶圆机器人需耐受极端温度。在-40℃低温环境下，机器人内部轴承采用低温润滑脂，启动力矩较常温增加不超过12%，确保低温下无卡顿；在250℃高温环境下，机械臂通过水冷循环与隔热层设计，将电机温度控制在85℃以下，确保编码器反馈信号不受温度漂移影响，位置精度波动控制在±0.01mm以内。

五、 快速选型与集成支持

为提高选型效率，HIWIN提供基于晶圆尺寸（6/8/12英寸）、行程范围（Z轴伸缩量通常为200-500mm）、真空度要求及安装方式（地装/侧装/倒挂）的快速筛选表。所有型号均提供3D CAD模型与通讯协议（EtherCAT、PROFINET、CC-Link）接口文件，支持与主流EFEM控制系统无缝对接。如需获取针对具体制程的有限元分析报告或洁净度测试报告，可联系官方技术支持。
