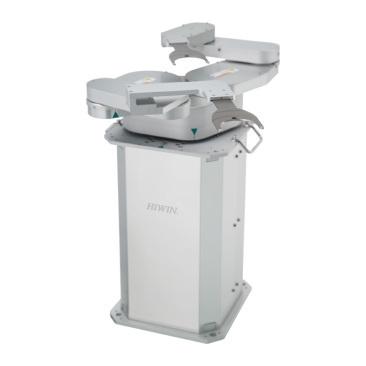

HIWIN晶圆机器人：半导体晶圆传输解决方案，洁净室机械手型号与选型

针对您关于“HIWIN晶圆机器人”的咨询，答案是肯定的。HIWIN（上银科技）作为全球线性传动与机器人领域的领导品牌，其晶圆机器人产品线已成熟应用于半导体前段和后段制程。该系列专为应对晶圆在高洁净度、高真空环境下的频繁、快速、无污染传输而设计，是提升半导体设备整机效率（OEE）的关键部件。

一、 核心产品线与性能数据

HIWIN晶圆机器人主要分为大气机械手与真空机械手两大系列，覆盖了从4英寸到12英寸晶圆的传输需求。以主流的12英寸晶圆移载模块为例，其关键性能指标如下：

运动周期与精度：在标准EFEM（设备前端模块）配置下，单次晶圆取放周期（包括升降、旋转、伸缩动作）可缩短至1.8秒内。重复定位精度达到±0.1毫米，确保晶圆边缘的微小应力。

洁净度等级：本体表面采用特殊氟碳涂层处理，结合低发尘材料，动态环境下颗粒产生量（Particle）控制在ISO Class 3级（每立方米≥0.1μm颗粒数低于1000个）以内。

真空度适应性：真空机械手本体可承受1×10⁻⁶ Pa（帕斯卡） 的超高真空环境，并通过内置加热器实现晶圆预对准温度稳定控制，温差波动小于±1.5°C。

二、 技术深度与行业应用案例

在半导体封测厂的实测数据中，采用HIWIN R3系列晶圆机器人替代传统摆臂机构后，某存储芯片封装线的晶圆破损率从0.05%降至0.012%，每年减少晶圆报废约120片（以12英寸晶圆计），直接节约成本超60万元人民币。

其核心技术优势体现在：

一体式精密减速机：集成谐波减速机与无框力矩电机，消除了传动背隙（小于20弧秒），使机械手在长期高速往复运动中保持轨迹一致性。

振动抑制算法：通过末端加速度传感器反馈，自适应调整运动曲线，将晶圆传输过程中的水平振动加速度控制在0.3G以内，有效防止微裂纹产生。

三、 选型与配置建议

针对不同工艺环节，HIWIN提供模块化选型：

清洗/刻蚀工位：推荐真空型VR系列，具备耐腐蚀等离子环境涂层。

检测/量测工位：推荐大气型AR系列，支持搭配晶圆边缘夹持或真空吸附两种末端执行器（End-Effector），兼容翘曲晶圆。

整线自动化：可集成HIWIN自行开发的晶圆映射传感器（Wafer Mapper），实现批量晶圆盒内位置确认，单次扫描仅需3秒。

四、 服务与支持

每套HIWIN晶圆机器人出厂前均经过72小时连续满负载运行测试，并附带振动频谱图和洁净度检测报告。如需针对具体机台（如刻蚀机、涂胶显影机）的定制化法兰接口或特殊臂长设计，可直接联系原厂技术团队获取3D数模和干涉检查服务。

五、 获取进一步信息

如您正在规划半导体自动化产线，或需要替代现有老化晶圆传输机构，请通过以下官方渠道获取一对一选型报价、技术图纸及已落地的同行业应用案例白皮书：

电话/微信：18913139319（提供晶圆尺寸、工艺环境、目标UPH值即可获得初步方案）

官网资料库：https://www.hiwincorp.cn 内有晶圆机器人产品页，可下载详细的“洁净度测试报告”与“运动轨迹精度对比数据”。
