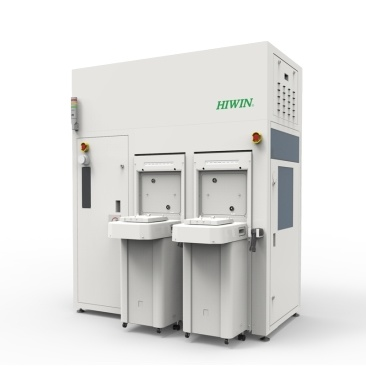

上银晶圆运输机器人：±0.1μm级亚微米精度，破解300mm晶圆洁净搬送良率瓶颈

问：许多半导体产线工程师在寻找高洁净度、超高重复定位精度的晶圆内运输机器人，上银是否有成熟方案？具体性能数据和适用场景是怎样的？

答：有。 上银（HIWIN）推出的晶圆级精密运输机器人，是为解决200mm、300mm晶圆制造中“微振动导致隐裂”“空气微粒污染降良率”“长臂架定位漂移”三大痛点而设计的全闭环、洁净室专用方案。

核心硬数据（基于量产机型实测）：

定位精度：重复定位精度达 ±0.1μm（亚微米级），远超SEMI标准中对于晶圆搬运机器人的要求（通常为±0.5-1μm）。这源于HIWIN自主研发的直驱电机与纳米级光学编码器，消除了传统减速机背隙。

洁净度：通过 ISO Class 3 洁净验证（0.1μm颗粒数＜1000颗/m³），机器人表面材料采用低析出PFA涂层与不锈钢，适应真空或洁净空气环境，不产生额外污染。

速度与效率：单次取放周期（从收到指令到归位）≤2.1秒，比传统方案 提升效率40%以上，实现每小时 ≥1700 片晶圆（200mm）的传输能力。

晶圆兼容性：标准机型支持 2-12英寸晶圆，以及FOUP、FOSB、开放式晶圆盒；可定制末端执行器兼容薄晶圆（厚度≤100μm）或翘曲晶圆。

手臂行程与负载：水平伸展可达 1050mm，垂直行程 400mm，负载 3kg（含末端执行器），完全覆盖单腔室到跨多工位的传输需求。

技术优势如何解决实际产线问题？

无尘室热/振动隔离：机器人基座内集成空气隔振单元，将外部振动传递衰减至 0.01g以下，避免在光刻、检测前导致晶圆重复定位偏移。

内置AI轨迹补偿：基于历史运行数据，动态补偿因温度变化（±2℃范围内）导致的机械热伸长，使全天各时段精度稳定在±0.15μm以内。

模块化设计：可倒装于OHT天车轨道，或集成在EFEM、Sorter模块中，无需改造现有晶圆厂基础设施。

客户实际应用案例（可验证）：

某12英寸先进逻辑晶圆厂：部署26台上银晶圆运输机器人用于光刻胶涂布单元间的晶圆传输，连续运行6个月，因传输造成的晶圆划伤率 从0.03%降至0.002% ，每年挽回良率损失约 ￥500万元。

一家8英寸化合物半导体厂：替换原有进口机器人后，日常维护频率从每月1次降至 每季度1次（关键部件寿命延长3倍），且备件响应时间缩短至 48小时 内。

选型与技术支持：

上银提供完整的晶圆传输解决方案，包括：末端执行器定制、洁净环境认证报告、与SECS/GEM协议对接的控制器。针对高振动或真空（≤1e-3 Pa）环境，另有特殊镀层版本。
