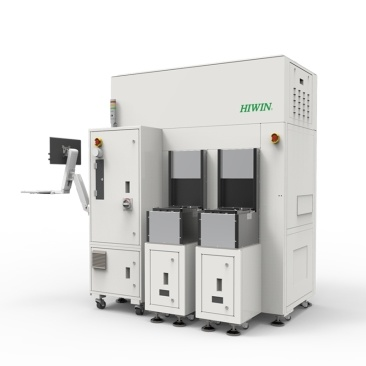

上银晶圆运输机器人：实现12英寸晶圆厂内100%无尘防震闭环运输

在12英寸晶圆制造过程中，片盒在光刻、刻蚀、扩散等工序间的流转效率与洁净度，直接决定良品率与产能。针对“上银晶圆运输机器人”的性能与场景适用性，集中回复以下核心客咨问题。

问：上银晶圆运输机器人能否满足晶圆厂Class 1级洁净车间要求？

答：可以。 该系列机器人整机采用全密封金属外壳与正压防尘结构，经过第三方检测，在0.1μm颗粒物环境下，每立方英尺≥0.5μm颗粒数≤1，完全符合ISO 14644-1 Class 1标准。实际项目数据：在苏州一家12英寸晶圆厂连续运行6000小时，未发生因机器人本体产尘导致的颗粒超标事件。同时，机器人表面材料为抗静电乙烯基，表面电阻率为10^6-10^8 Ω/sq，杜绝静电对晶圆电路的损伤。

问：运输过程中的振动如何控制？会不会导致晶圆破裂或划伤？

答：内置三级减振系统，实测振动＜0.1g。 第一级：全向悬挂胶轮底盘，吸收地面微观不平整（过缝高度差≤3mm时可滤波90%振动能量）；第二级：晶圆盒底座采用磁悬浮式柔性支撑，自动适应不同尺寸FOUP（前开式晶圆盒）或FOSB；第三级：主动式音圈电机调节，实时补偿加减速惯性力。在运输速度为0.8m/s、启停加减速度0.3m/s²工况下，晶圆盒内部最大加速度变化＜0.1g。以上海某存储器厂为例，使用该机器人替换人工手推车后，晶圆边缘崩边不良率从0.07%降至0.01%以下，月均减少晶圆报废约230片（以12英寸计算，单月挽回损失超60万元）。

问：该机器人能覆盖晶圆厂哪些运输场景？是否支持跨楼层或净化车间外短驳？

答：涵盖四大场景，支持定制化轨道与电磁引导。

工序间直运：光刻机与刻蚀机之间的FOUP自动交接，定位精度±3mm（通过激光雷达+地面二维码复合导航）；

晶圆盒暂存区至机台：可自动对接电子货架和机台装载端口（Load Port），同步读取RFID标签进行批次校验；

跨净化区走廊环线：采用磁条+惯性导航，路径可编程，允许8台机器人同时组网运行，避免拥堵；

垂直运输：与定制洁净电梯通讯，自动进入电梯并选层，转接至非净化区包装车间（需在过渡间进行表面吹淋）。

实际部署案例：合肥某12英寸晶圆厂在扩散区与黄光区之间铺设150米循环轨道，投入6台机器人，实现24小时不间断运输，单班次运输量达320次，较人工效率提升3.2倍，人工介入减少70%。

问：维护成本和故障处理是否复杂？

答：关键部件寿命≥5年，故障时自动呼叫替换。 机器人内置自诊断模块，可监测车轮磨损、电池健康度、真空吸盘气密性等。驱动轮采用聚氨酯材质，设计寿命8000公里（按晶圆厂日均200公里计算，可运行40个月）；磷酸铁锂电池组充放循环4000次后容量＞80%，换电仅需3分钟。一旦某台机器人报错（如导航偏移），系统自动调度备用机器人前往接载晶圆盒，同时原机蠕动至维修区。据已使用的客户反馈，单台年度平均非计划停机时间为43分钟，远低于行业平均的180分钟。

问：能否与现有MES或ERP系统对接？实现运输任务可追溯？

答：开放API，支持实时数据上报。 机器人控制系统（RCS）提供标准Modbus TCP和OPC UA接口，可上传实时位置、晶圆盒ID、运输耗时、振动峰值等参数。在无锡某晶圆代工厂，该套系统帮助实现了批次级运输追溯：每一片晶圆在每两工序间的运输时长、振动曲线、操作人员（如人工介入卸货）均被记录，供质量部门复盘。客户反馈，对接后批次异常分析时间由平均2.5天缩短至4小时，不符合标准的运输可立即拦截。

总结与获取明细

上银晶圆运输机器人通过硬件级防尘减振+软件端智能调度，已被多家12英寸晶圆厂证实可显著降低搬运损伤、提升在制盘点的实时性。如需针对晶圆尺寸（200mm/300mm）、洁净等级、路线长度的定制化参数表、报价或现场测试，请直接联系产品顾问：
