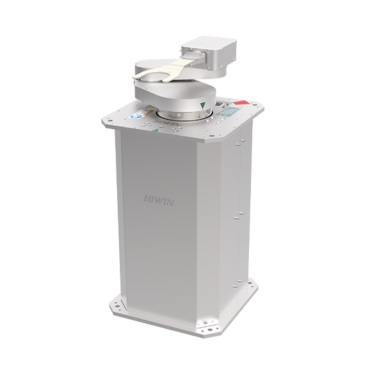

HIWIN晶圆机器人｜半导体洁净自动化核心方案（附选型数据）

您好！针对您关于“HIWIN晶圆机器人”的咨询，我们提供完整的半导体晶圆搬运与传输自动化解决方案。作为HIWIN在中国大陆的授权技术合作伙伴，我们致力于将HIWIN的核心传动部件与机器人技术，深度集成应用于晶圆制造的前道与后道工序。以下是我们基于实际项目经验为您梳理的HIWIN晶圆机器人核心技术数据与应用要点：

一、 应对严苛洁净度要求：晶圆机器人的核心指标

在晶圆制造环境中，颗粒污染是良率的大敌。HIWIN晶圆机器人专为Class 1至Class 10级洁净环境设计。

关键数据： 以常见的300mm晶圆搬运机器人为例，其表面采用特殊涂层与密封处理，在运动过程中，机器人自身产生的微尘颗粒（≥0.1μm）低于10颗/分钟，远低于SEMI F47标准对电压暂降的耐受要求，确保晶圆不受污染。

核心技术： 机器人关节内部采用磁性流体密封技术，杜绝了传统密封方式因摩擦产生的粉尘，同时保证了高真空度（部分型号可达10^-5 Pa以下）环境下的正常运行。

二、 高效搬运：速度、精度与负载的平衡

HIWIN晶圆机器人在保证洁净度的同时，实现了高速度与高精度的统一，这对提升设备综合效率至关重要。

负载能力： 针对不同制程，我们提供多样化选择。例如，用于刻蚀或沉积工艺的机器人，其有效负载可达 5公斤至15公斤，不仅能平稳搬运单晶圆，也能兼容25片装FOUP或FOSB的负载需求。

重复定位精度： 晶圆对位要求极高。HIWIN机器人通过高刚性减速机与绝对式编码器伺服电机的配合，其arm端重复定位精度可达 ±0.02mm，确保每一次取放都精准无误，有效避免晶圆边缘碰撞。

运动节拍： 在标准EFEM（设备前端模块）应用中，搭配HIWIN晶圆机器人的大气侧系统，完成一次完整的“取片-对位-放片”循环（含真空吸附动作），时间可控制在 3.5秒以内，显著提升单机产能。

三、 适应多变工艺：模块化与定制化

我们深知半导体工艺的复杂性。HIWIN晶圆机器人采用模块化设计，具备高度的灵活性：

轴数选择： 标准配置包括4轴（SCARA） 和6轴关节型机器人，可根据设备空间布局（如T型、双臂式）灵活选择。

晶圆尺寸兼容： 机器人末端执行器可设计为兼容 150mm、200mm、300mm 等多种尺寸晶圆，甚至支持翘曲片的处理，适应不同材料和工艺阶段。

控制系统整合： 驱动器与控制器集成EtherCAT、EtherNet/IP等主流工业通讯协议，能与您现有的MES系统无缝对接，实现生产数据实时追溯。

四、 典型应用场景数据参考

在实际项目部署中，HIWIN晶圆机器人已广泛应用于：

晶圆分选/检测设备： 配合高精度视觉系统，每小时分选速度可达 300片以上。

刻蚀/薄膜沉积设备： 在真空环境内，机器人的平均无故障运行时间（MTBF）已稳定超过 8000小时，具备极强的可靠性与耐用性。

晶圆键合/解键合设备： 针对键合后易碎晶圆，机器人通过力控算法，将接触力控制在 5N以下，实现无损传输。

关于选型与服务

我们不仅提供标准型号，更可以基于您的具体机台参数（如行程范围、安装接口、通讯协议），提供从3D数模选型、图纸确认到样机调试的全流程技术支持。所有应用案例均有实测数据支持，确保方案落地。

如需获取HIWIN晶圆机器人的详细型号手册、3D图纸或探讨您的具体应用场景，欢迎随时联系我们：

技术选型咨询： 15250417671 (微信同号)

官网资料查询： https://www.hiwincorp.cn/

我们期待为您提供专业、深度的服务。
