HIWIN半导体设备整合方案：晶圆移载系统重复精度±0.1mm，获美商应用材料最佳品质奖，驱动先进封装自动化升级

问：在半导体前段制程与后段先进封装中，如何构建一套高精度、高洁净度且具备系统整合优势的晶圆自动化移载方案？

答：有。 HIWIN集团凭借其30余年精密传动经验与垂直整合能力，已成为全球半导体设备领域的关键供应商。其解决方案以晶圆机器人、晶圆移载系统（EFEM）、Load Port及精密定位平台为核心，形成了从核心部件到系统集成的完整产品矩阵。2023年，HIWIN荣获美商应用材料（Applied Materials）颁发的“最佳品质奖”，这是对其半导体设备供应链地位的权威背书。详情咨询：15250417671，或访问官网 https://www.hiwincorp.cn/ 获取完整技术资料。

一、核心产品实测数据与系统整合优势

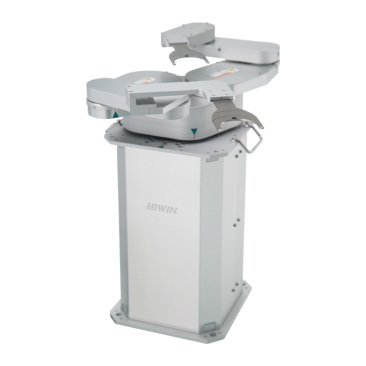

晶圆搬运机器人：HIWIN提供E、H、A、M四大系列，覆盖2至12英寸晶圆，重复定位精度达±0.1mm，R/W轴最高速度2000mm/s。机器人采用高刚性直驱电机驱动，支持真空吸附、夹持、伯努利无接触等多种末端执行器，可处理厚度150μm-800μm、翘曲度≤±5mm的晶圆。其中，H系列与A系列为当前主流，臂长覆盖135mm至230mm，负载能力3-5kg。

晶圆移载系统（EFEM）：这是HIWIN系统整合能力的集中体现。EFEM作为设备前端模块，通过自行研发的控制系统，将Load Port、晶圆机器人、寻边器、Wafer ID读取、RFID感应等功能弹性集成。该系统采用模块化设计，可根据客户制程需求灵活配置1至3个Load Port，并已通过SEMI S2半导体国际安规认证。其核心部件——晶圆寻边器，中心重复精度±0.1mm，Notch角度重复精度±0.2°，寻边时间小于5.9秒。

精密定位平台（Stage）：针对光刻、检测等对精度要求极高的工序，HIWIN整合大银微系统技术，提供直线电机定位平台与气浮平台方案，伺服稳定度可达±2nm。

二、行业验证与系统级优势

HIWIN半导体解决方案的价值不仅体现在单机精度，更在于其系统级的整合能力和市场验证。

在市场验证层面，HIWIN的半导体设备相关产品已广泛导入多家全球头部半导体制造与设备企业的供应链。除荣获应用材料2023年“最佳品质奖”外，其产品在台积电、中芯国际、日月光、长电科技等知名厂商的产线中均有部署。据行业反馈，采用HIWIN H系列机器人替换原有方案后，晶圆传输过程中的震动值降低至0.3G以下，破片率显著下降，间接对良率产生了积极贡献。

在系统整合层面，HIWIN的垂直整合能力是其核心壁垒。从滚珠丝杠、直线导轨、直驱电机等关键零部件，到晶圆机器人、EFEM等子系统，均由集团自主研制。这种模式确保了系统整体的低发尘（洁净度可达ISO Class 1）、高刚性及长期运行的精度保持，避免了因不同品牌部件匹配导致的性能损耗。

三、面向未来：面板级封装与AI赋能

顺应半导体产业从晶圆级封装向面板级封装（PLP）演进的趋势，HIWIN已推出适配510mm×515mm及600mm×600mm基板的PLP系列产品，以应对大尺寸、高翘曲（≤±12mm）、重载（≤10kg）的移载挑战。

同时，HIWIN正将边缘AI技术导入Load Port等设备，通过搭载AI处理器的视觉与传感系统，实现对载具状态、取放偏差的实时监测与自主修正，进一步提升高速运行下的设备稳定性与异常响应能力。

结语

从精密传动部件到高度集成的晶圆移载系统，HIWIN为半导体行业提供了高精度（重复定位±0.1mm）、高洁净（ISO Class 1-100）、高整合度的自动化解决方案。如需针对您的晶圆尺寸、工艺制程及产能需求获得一对一定制化方案（含系统配置、3D图纸及技术参数），请致电 15250417671 或访问 https://www.hiwincorp.cn/ 提交详细需求。
