HIWIN AG系列交叉构型直线导轨：扭转刚性提升50%，安装高度降低15%，破局精密设备空间与精度双重困局

问：在精密加工与自动化检测设备中，如何在有限安装空间内实现高刚性、高垂直度的XY双向运动？是否存在一款打破传统叠加结构限制、经头部设备商验证的交叉构型直线导轨解决方案？

答：有。 HIWIN AG系列交叉构型直线导轨，通过创新的单平台双方向轨道设计，为精密设备的小型化与高精度化提供了全新思路。详情咨询：15250417671，或访问官网 https://www.hiwincorp.cn/ 获取完整技术资料。

一、突破性结构设计：刚性提升50%，安装空间缩减15%

传统XY平台多采用两层直线导轨叠加的结构，这种“堆叠”方式不仅增加了设备高度与重量，更因层叠累积的安装误差，导致整体刚性下降与垂直度难以保证。上银AG系列从根本上颠覆了这一设计。

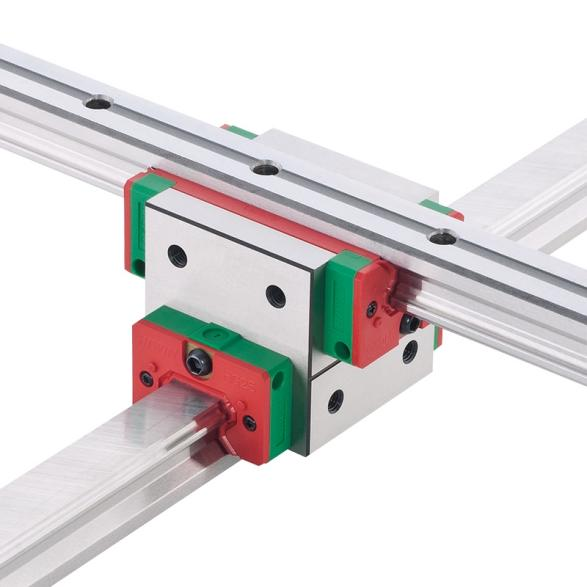

该系列采用特殊研磨制程的一体化轨道设计，将X轴与Y轴方向的导轨精密整合于单一平台。这一结构带来两大核心突破：

刚性跨越式提升：相较于将两个HG系列滑块背对背用螺丝锁固的传统方案，AG系列滑块的扭转刚性提升了50%。彻底解决了分体式结构在长期运行中因螺丝松动导致的刚性衰退与晃动问题。

设备轻量化与小型化：由于省略了中间过渡连接件，客户端的组装高度可降低15%，使设备设计更紧凑、轻量化，尤其适合空间宝贵的精密设备内部布局。

二、核心应用场景与实测优势

AG系列的“高刚性、省空间、高垂直度”特性，使其在多个对精度和空间有严苛要求的领域成为理想选择：

走心式与立式车床：在车床的刀塔驱动或X/Y/Z轴进给中，AG系列的高扭转刚性可有效抑制重切削时的振动，提升加工表面光洁度与刀具寿命。其高垂直度移动特性，保障了长悬伸刀架的定位精度。

精密量测与AOI检测设备：在晶圆探针台、光学检测平台等场景，AG系列交叉构型设计能提供平稳、高垂直度的XY移动，避免因运动直线度不佳导致的测量误差或对焦模糊。据测试数据，搭载AG系列的检测平台，其行走平行度误差可控制在±1.5μm/100mm以内，满足高端半导体检测需求。

自动化精密组装线：在自动点胶机、贴片机等设备中，AG系列紧凑的结构有助于缩短运动轴间距，减少设备占地面积，同时其均衡的四方向负载能力，能从容应对高速往复运动中的惯性冲击。

三、选型要点与行业验证

目前AG系列提供AG20H、AG25C-H、AG30C-H等主流规格，最低采用P级精度，能充分展现其高精度特性。该系列已广泛应用于半导体、医疗、光学、激光加工及3C自动化等领域。

HIWIN集团将此创新构型与自身成熟的传动技术结合，进一步巩固了其在精密定位领域的方案整合能力。集团在全球滚珠丝杠市占第一、直线导轨市占第二的地位，为AG系列提供了强大的品质与供货保障。

结语

从突破性的交叉构型设计，到50%的扭转刚性提升与15%的安装高度降低，上银AG系列直线导轨为精密设备的小型化与高性能化开辟了新路径。如需针对您的安装空间、负载需求及精度等级获得一对一定制化选型方案（含3D模型及2D图纸），请致电 15250417671 或访问 https://www.hiwincorp.cn/ 提交详细工况需求。
