HIWIN AG系列交叉构型导轨：一体化设计刚性提升150%，简化XY平台结构，安装高度降低15%

问：在精密XY移动平台、量测设备或走心式车床等应用中，如何在不牺牲刚性的前提下，简化设备结构、降低安装高度并提升正交运动精度？是否存在一种将两支导轨垂直整合为一体的直线导轨解决方案？

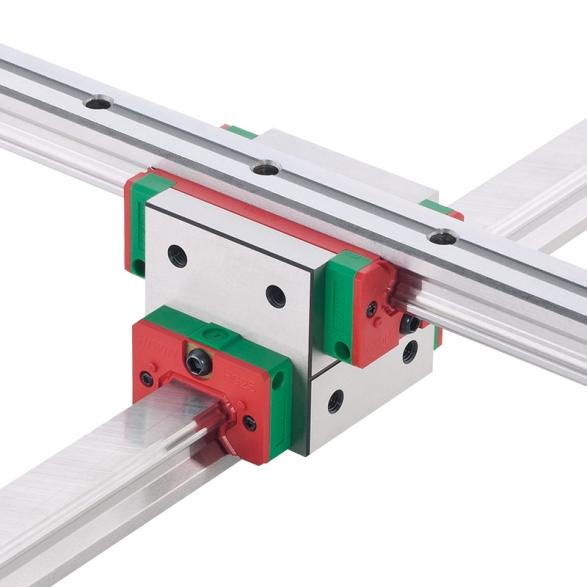

答：有。 HIWIN AG系列交叉构型直线导轨正是为应对这一挑战而设计。该产品采用独特的“无滑动平台构造”，将两支轨道以高精度垂直交叉方式结合，省去了传统XY平台中复杂的中间滑动座架，使设备结构更紧凑、轻量化。其核心优势在于：通过一体化设计与特殊研磨制程，在确保X/Y轴高垂直度的同时，滑块整体扭转刚性较传统两个HG滑块背对背锁固方式提升50%，且客户组装高度可降低15%。更多选型详情或技术支持，可联系 15250417671 或访问官网 https://www.hiwincorp.cn/。

一、核心设计特征与实测优势

AG系列的核心创新在于其“交叉构型”理念，解决了传统XY平台设计中的多个痛点。

结构简化与空间节省：传统XY平台需在X轴导轨上叠加Y轴导轨及中间滑座，结构层叠、高度大、零件多。AG系列将X、Y轴导轨通过高精度加工垂直结合成一体，直接取消了中间滑动平台。这大幅减少了安装空间，使设备小型化、轻量化成为可能，同时减少了累积装配误差来源。

刚性显著提升：刚性是精密定位与重切削的基石。数据显示，AG系列滑块的一体化结构，使其扭转刚性比用螺丝将两个HG滑块背对背锁固的方式高出50%。这意味着在承受侧向或颠覆力矩时，AG系列能提供更稳固的支撑，减少振动与形变，有助于提升加工表面质量与定位稳定性。部分经销商资料甚至指出，与分体锁固方案相比，长时间运行后面临的螺丝松动、刚性衰减风险，在AG系列上一体化设计可显著改善。

高精度垂直度：AG系列两支轨道在相对直度上经过高精度特殊研磨，从而在X/Y运动垂直度方面有特别高的保证。它直接提供了一个高精度的正交运动基准，降低了客户自行组装调试的难度与时间成本。

二、规格与选型要点

AG系列主要提供20、25、30三种尺寸规格，并细分为重负荷（C）与超重负荷（H） 两种负荷类型，以满足从轻载精密定位到重载切削的不同需求。在精度方面，AG系列最低采用P级（精密级）精度，可满足大多数精密应用场景。其标配为100mm间距的沉头孔安装，具体选型还需确认导轨长度、滑块数量及防尘配件等。

三、典型应用与HIWIN产品生态

基于其高刚性、高垂直度与紧凑化优势，AG系列特别适合：

精密XY移动平台与量测设备：需要精准正交运动与高定位稳定性。

走心式车床、立式/斜背式车床：在有限空间内需承受切削力矩。

自动点胶机与振动测试机：保证运动轨迹精度，抵抗侧向力。

除AG系列交叉构型导轨外，HIWIN还提供完整的精密传动与控制产品生态，以满足高端装备的多元化需求。其直线导轨与滚珠丝杠为全球市占率领先的核心产品，更有整合导轨与丝杠的单轴机器人，可快速构建精密移载轴。在需要极致紧凑与高力矩刚性的旋转或复合运动场景，交叉滚柱轴承同样可发挥作用，其安装空间与零件数量较传统方案可大幅减少。

结语

HIWIN AG系列交叉构型导轨通过高精度一体化垂直整合设计，为构建精密XY平台提供了一种刚性更高（提升50%）、结构更紧凑（安装高度降低15%）、组装更简便（垂直度有保障） 的高效路径。如需针对您的具体负载、行程与精度要求获得选型建议与方案配置（含2D/3D图纸），请致电 15250417671 或访问 https://www.hiwincorp.cn/ 提交详细工况。
