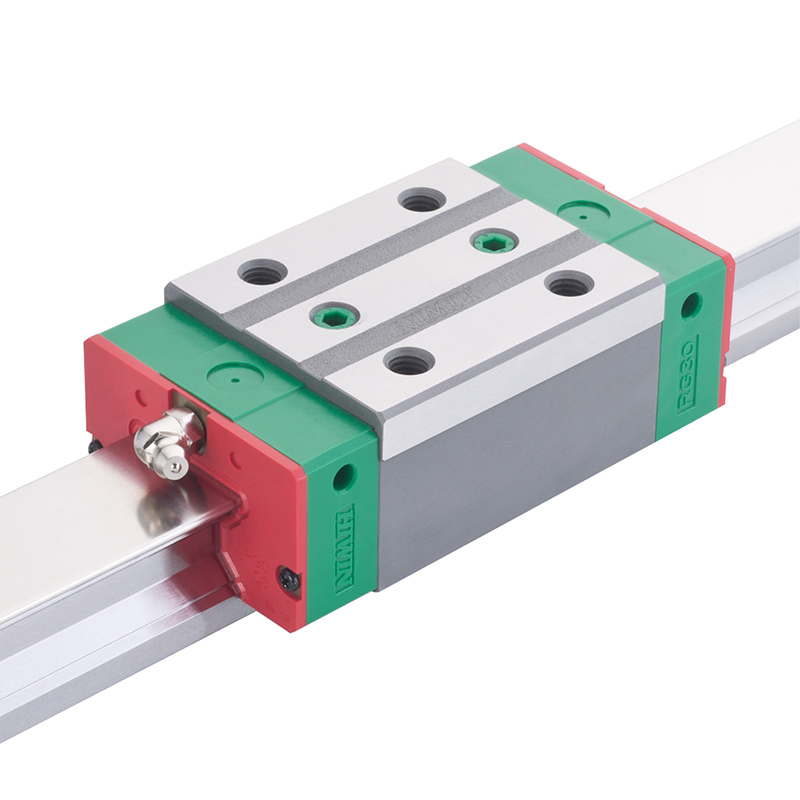

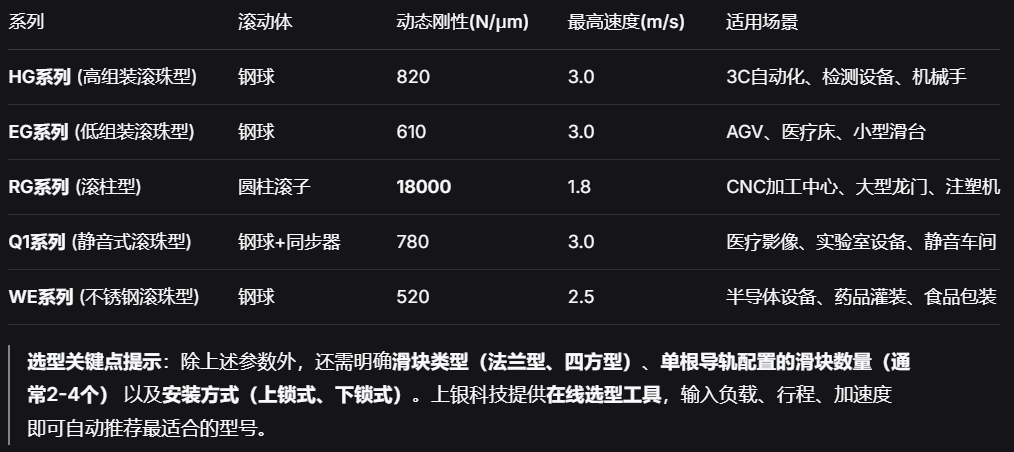

上银HIWIN导轨负荷计算全解析：从基础理论到实战应用

在工业自动化领域，正确计算直线导轨负荷是确保设备长期稳定运行的关键一环。

直线导轨作为精密传动元件的核心，其性能直接影响整个设备的工作效率与寿命。据行业数据统计，超过70%的直线导轨早期失效问题都与负荷计算不准确有关。

本文将全面解析上银HIWIN导轨负荷计算的原理、方法与实战应用，助您提升设备设计质量。

一、直线导轨负荷计算的核心意义

直线导轨在使用过程中，负荷能力决定了其使用寿命和运行精度。基本动额定负荷（C）是指一批相同规格的直线导轨在相同条件下运行，其中90%能够达到50km运行距离而不产生材料疲劳失效的最大负荷。

而基本静额定负荷（C0）则指导轨在静止或低速状态下，承受最大应力接触面处产生的总永久变形量不超过钢珠直径万分之一时的静止负荷。

二、导轨负荷计算的关键参数

1. 使用条件分析

进行导轨负荷计算前，必须明确以下使用条件：

组合方式：包括跨距尺寸、滑块个数、滑轨根数。单支滑轨上滑座之间的距离(L0)与双支滑轨之间的距离(L1)直接影响整组线性滑轨的刚性与使用寿命

安装姿势：水平、竖直、倾斜、壁挂或吊装等不同安装方式，受力模型截然不同。水平安装最为常见，而竖立安装则需特别考虑滑座的跨距与承受力矩的能力

作用负荷：包括负荷大小、方向、作用点及加减速时产生的惯性力

使用频率：负荷周期与运行时长

2. 负荷计算方法

作用在直线导轨上的负荷计算需综合考虑多种因素：

静态负荷计算：

静安全系数计算公式为：fSL = C0 / P 或 fsm = M0 / M

其中fSL为静安全系数，C0为基本静额定负荷，P为工作负荷，M0为容许静力矩，M为静力矩负荷。

动态负荷计算：

基本动额定负荷(C)用于直线导轨承受负荷并作滚动运动时的寿命计算，其定义是在负荷的方向和大小不变的状态下，直线导轨的额定寿命为50km时的最大负荷。

三、负荷计算实战步骤

1. 确认使用条件

收集包括移动质量、外力、移动速度、加速度、行程长度、运行模式等基本参数。以典型应用为例：行程长度可分为加速距离(D1)、等速距离(D2)和减速距离(D3)。

2. 负荷方向分析

将合成外力分解为X、Y、Z三个轴向的分力：Fx、Fy、Fz。同时确定作用负荷的位置点，即合力与推力中心的XYZ相对位置。

3. 等效负荷计算

根据受力分析，计算各滑块所受的垂直分力与侧向分力。上银HG系列导轨四方向的承载能力相同，但需将所有力和扭矩转换为等效负载，乘以安全系数后与C0比较。

4. 静安全系数校验

根据不同的使用状况，计算静负荷需考虑不同的安全系数，尤其是当导轨受冲击性负荷时，需要取用较大的安全系数。静安全系数校验合格后，再用等效负载计算寿命。

5. 寿命计算

考虑温度系数(fT)与负载系数(fW)，计算额定寿命(L)与理论使用寿命(Lh)。当最后寿命不达预期时，可选择尺寸更大或基本动态额定负载更高的产品型号。

四、负荷计算常见误区

忽视力矩影响：许多设计人员只关注垂直负荷，却忽略了力矩负荷对导轨寿命的关键影响。实际上，力矩负荷往往是导致导轨早期失效的主因

低估惯性力：在高速应用场合，加速减速过程中产生的惯性力不可忽视，计算时需充分考虑

安全系数选择不当：过小的安全系数可能导致导轨过早失效，过大的安全系数则会造成资源浪费

忽略安装平面精度：即使负荷计算准确，安装平面精度不足也会导致导轨内部负荷分布不均，显著缩短使用寿命

五、提高导轨负荷能力的实用策略

增加滑块数量：同一支滑轨上使用滑座数量增多，能显著提升抵抗负重的能力与刚性，延长使用寿命

采用多轨设计：增加滑轨数目可以增加组合的滑块个数，提升X轴的力矩抵抗能力，刚性与寿命也会相应提高

优化跨距尺寸：合理调整L0与L1尺寸，能有效改善整组线性滑轨的负荷分布状况

选择适当预压：根据应用场景选择合适的预压等级（Z0无预压、ZA中预压、ZB重预压），能显著改善导轨的刚性与抗振性

通过科学的上银HIWIN导轨负荷计算，能有效避免选型不当导致的设备故障，延长关键元件的使用寿命。正确计算是确保设备可靠性与经济性的基础，也是每个机械设计师必备的核心技能。
