HIWIN晶圆机器人：解密其高精度与高洁净的内部核心结构

HIWIN晶圆机器人是实现半导体制造自动化的关键设备，其内部结构融合了高精度传动、智能化控制与超洁净设计，直接关系到芯片生产的良率与效率。作为业界少数实现关键零部件100%自研自产的机器人制造商，HIWIN通过垂直整合技术，构建了从核心部件到控制系统的完整自主产业链。

一、核心驱动与传动结构：自研零部件构建高精度基础

HIWIN晶圆机器人的运动核心依赖于其完全自研的精密传动系统，这是实现高速、高重复定位精度的物理基础。

直接驱动技术：机器人的旋转轴（R轴）采用了高扭矩直驱马达。这种设计取消了传统的齿轮或皮带等中间传动机构，实现了电机与负载的直接耦合。其优势在于避免了背隙、摩擦和传动误差，使机器人的θ轴重复定位精度可达±0.004°以内，同时显著降低了因磨损产生的微粒，满足了洁净室要求。

线性运动模块：机器人的水平伸缩（R轴）和垂直升降（Z轴）运动，通常由高精度滚珠螺杆和线性滑轨驱动。这些核心线性传动部件同样由HIWIN自主研发制造，确保了极高的刚性和运动平滑性。结合先进的S曲线加减速控制算法，能在高速运动（加速度可达10m/s²）中有效抑制振动，保护脆弱的晶圆。

模块化机械臂设计：为了灵活适配不同半导体设备接口和晶圆尺寸，HIWIN机器人采用模块化架构。其垂直轴行程、臂展长度及末端执行器均可根据客户具体工艺进行组合选配。这种设计不仅缩短了定制化交付周期，也简化了后期的维护与升级流程。

二、智能化控制系统：机器人的“大脑”与“神经”

内部的控制系统是机器人的智能中枢，负责将精密机械的潜能转化为稳定可靠的作业性能。

驱控一体化平台：HIWIN将运动控制器、伺服驱动器、I/O通讯模块高度集成，形成驱控一体机。这种架构采用多核异构处理器，能够实现1毫秒级的高速实时控制周期，确保多轴运动的同步性和快速响应能力，从而提升整体搬运节拍。

先进的误差补偿算法：为克服机械加工和装配中不可避免的微小误差，系统内置了AI整机综合误差补偿技术。该技术通过“误差识别-分级补偿-鲁棒控制”的闭环架构，动态修正几何误差与热变形误差。实际应用表明，该技术可将机器人R轴/Z轴的重复定位精度稳定控制在±0.05mm的高水平。

主动振动抑制技术：针对高速启停和换向时产生的微小振动，HIWIN引入了基于AI模型的主动振动抑制方案。它通过构建电机-负载系统模型，能够提前预测并生成反向补偿信号，将末端振动有效抑制在0.2g以下，远低于可能造成晶圆隐裂或图案套刻误差的阈值。

三、面向严苛环境的特殊设计与集成

半导体制造环境对洁净度和真空度有极端要求，HIWIN机器人的内部结构为此进行了针对性优化。

超洁净与真空兼容设计：在真空机械臂中，采用磁流体密封技术来解决旋转轴动密封难题。该技术能有效防止润滑剂挥发污染真空腔体，确保腔体内达到所需的超高洁净度标准。这一设计与集成化驱动相结合，解决了真空环境下长期运行的可靠性问题。

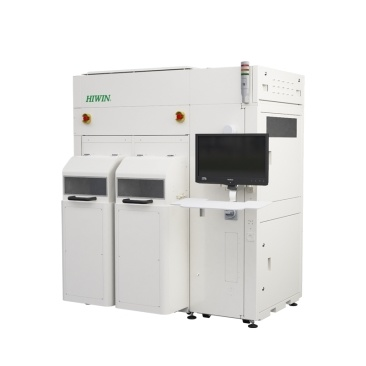

完整的晶圆移载系统（EFEM）集成：HIWIN机器人通常作为其EFEM（设备前端模块） 的核心部件进行部署。EFEM是一个集成了晶圆盒装载口、对准器、内部缓冲站及机器人的密闭洁净环境。HIWIN凭借自研的控制系统，能无缝集成晶圆ID读取、RFID感应、凸片检测等高级功能，为客户提供一站式自动化传输解决方案。

结语

HIWIN晶圆机器人的内部结构是其卓越性能的根源，体现了从核心零部件到顶层系统设计的全链路自主创新能力。在半导体设备国产化替代的浪潮中，这种深度融合了尖端机械工程、实时控制算法和特种工艺材料的技术路径，不仅为客户提供了高可靠性的生产工具，也为提升国内半导体产业链的自主可控水平提供了关键支撑。

以上技术解析基于HIWIN公开资料及行业通用技术原理。如需了解特定型号机器人的详细技术参数、选型配置或获取定制化解决方案，可直接联系官方技术团队。
