在精密制造与自动化迅猛发展的今天，微小误差往往成为制约设备性能的瓶颈。

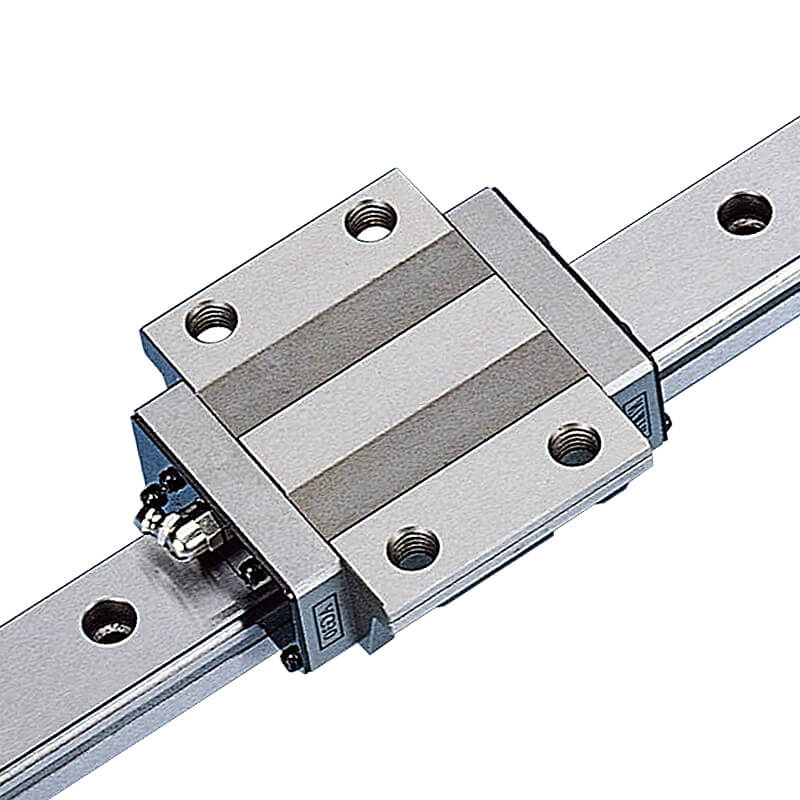

在工业自动化、半导体制造和精密加工领域，精度与可靠性是设备设计的核心考量。作为精密传动与定位的关键组件，HIWIN滑块导轨通过其独特的滚动导引设计，将摩擦系数降至传统滑动导引的1/50，实现了µm级的定位精度，成为高端装备制造不可或缺的基础元件。
HIWIN滑块导轨采用四列钢珠承受负荷设计，使其具备高刚性、高负荷的特性，同时具备四方向等负载特色。
与传统的滑动导引相比，这种特殊结构设计可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。
这种设计理念打破了传统导引系统的局限性，为设备制造商提供了更为可靠的直线运动解决方案。
核心技术优势使得HIWIN滑块导轨在严苛的工作环境下仍能保持稳定性能，其自动调心功能可吸收安装面的装配误差，满足高精度应用的诉求。
针对不同行业的应用需求，HIWIN开发了多种系列的滑块导轨产品，每种规格都有其特定的适用场景和性能特点。
HG系列作为主流产品，专为高负荷、高精度的应用场景设计，广泛应用于磨床、铣床、车床、钻床、综合加工机等设备中。
该系列使用四列滚珠凹槽和结构优化设计，具有比其他同类产品更高的承载能力和刚度。
EG系列采用低组装式设计，降低了组合高度并缩短了滑块长度，非常适合高速自动化产业机械及空间要求的小型设备使用。
而MGN/MGW系列微小型线性滑轨则主要满足印表机、机器手臂、电子仪器设备、半导体设备等对空间和重量有严格限制的应用。
在精密传动领域，技术参数是衡量产品性能的关键指标。HIWIN滑块导轨在多个关键性能指标上表现出色，为设备制造商提供了可靠的数据支持。
基本静额定负荷（C0） 是衡量滑块导轨承载能力的重要参数，它指的是在受到最大应力接触面处，钢珠与珠道表面的总永久变形量恰为钢珠直径万分之一时的静止负荷。
额定寿命是另一个关键指标，HIWIN滑块导轨的寿命计算以额定寿命为基准，定义为一批产品在相同条件及额定负荷下运行，90%未曾发生表面剥离现象而能达到的总运行距离。
根据实验数据，线性滑轨的额定寿命可达50公里以上。
正确的选型是确保HIWIN滑块导轨发挥最佳性能的前提。一个系统化的选型流程能够帮助工程师根据具体应用需求选择最合适的产品。
选型过程始于使用条件设定，包括应用设备、行程、内部空间限制、运行速度、加速度、精度要求、使用频率、刚性要求、使用环境、负荷方式及要求寿命年限等多个方面。
确定使用条件后，需要选定产品系列，根据设备类型选择最适合的导轨系列。以HG系列为例，若与滚珠螺杆配合使用，选用的线性滑轨规格应与螺杆外径相似，如螺杆外径为35mm则选用HG35的规格。
精度等级选择同样至关重要，HIWIN提供C、H、P、SP、UP等等级，用户可根据设备精度要求进行选择。
在计算滑块最大负荷时，需要参照负荷计算例计算单个滑块最大等效负荷，并确认选用的线性滑轨静安全系数应超过静安全系数使用表所列之值。
随着工业4.0、智能制造概念的深入推进，对直线运动系统的要求也在不断提高。HIWIN持续投入研发，推动滑块导轨技术向更高精度、更高速度、更长寿命方向发展。
近年来，纳米级运动控制技术成为HIWIN研发的重点，基于此项技术的机电整合方案，为半导体制造提供端到端的高精度装备升级方案。

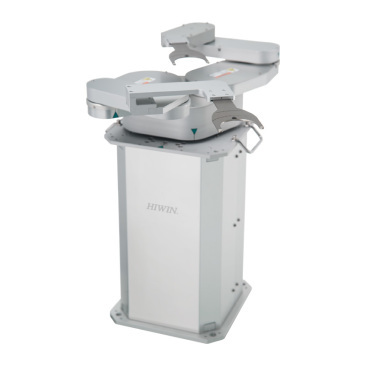

覆盖从晶圆传输到精密检测的全价值链环节，透过整合晶圆机器人、Load Port、寻边器、驱动器、直线电机定位平台等精密产品，可广泛应用于半导体先进封装、晶圆制程、晶圆检测等工艺中。
创新材料的应用也是未来发展的重要方向，特殊材料和处理工艺能够进一步提高导轨的耐磨性和使用寿命，满足极端工况下的使用需求。
随着工业技术向前迈进，直线导轨作为精密传动与定位的关键部件，其技术水平直接影响着整个制造业的装备能力。有理由相信，未来HIWIN滑块导轨将在更多高端装备中扮演关键角色，为全球制造业的升级转型提供坚实的技术支撑。
