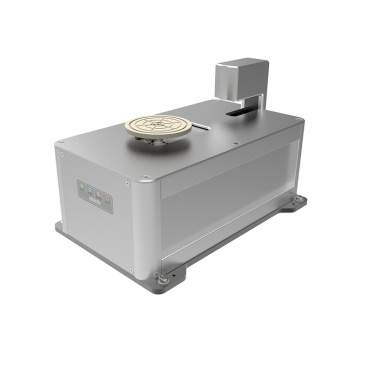

在半导体洁净室内，一块价值不菲的晶圆正被平稳传输，寻边器在短短4.9秒内精准完成了晶圆寻边、中心定位与角度补正，为后续光刻工序奠定了微米级精度的基础。
半导体制造过程中，晶圆的精准定位是实现高良率的关键环节。晶圆寻边器作为半导体设备的核心组件，通过精密的传感技术，能够快速识别晶圆边缘、定位中心和确定晶圆角度。
凭借业界领先的技术指标，HIWIN晶圆寻边器不仅满足当前半导体制造对高精度、高效率的要求，更为未来制程的演进提供了坚实的技术支持。
晶圆寻边器的技术核心体现在其精确的测量与定位能力上。HIWIN晶圆寻边器在多个技术参数上达到了行业先进水平。
中心重复精度达到±0.1微米，这一精度水平可以满足绝大多数先进半导体工艺对定位精度的严格要求。对于需要更高精度的特殊工艺，这一技术参数也提供了可靠保障。
Notch（凹槽）角度重复精度可达±0.2°，这一角度精度确保了晶圆在设备中的方向定位准确无误，为后续的光刻、蚀刻等工序提供了正确的基准。
寻边时间少于5.9秒的快速处理能力，使半导体设备能够实现更高吞吐量。这一效率提升直接转化为生产成本的降低与产能的提升。
在半导体产业的复杂生产流程中，晶圆寻边器扮演着多重关键角色，涵盖从晶圆进料到多个加工环节。
前端工艺中，晶圆寻边器主要应用于光刻设备，确保晶圆在曝光前准确定位。晶圆定位的微小偏差可能导致整个晶圆报废，因此寻边器的稳定性和精度至关重要。
后端工艺中，寻边器则用于切割、封装和测试设备，确保这些环节同样能够基于精确的晶圆定位进行。随着芯片尺寸不断缩小，对定位精度的要求也在持续提高。
半导体产业正朝着更高精度、更高效率和更大晶圆尺寸方向发展，这对晶圆寻边器提出了新的技术挑战与要求。
技术发展方向主要集中在三个方面：提升检测速度以适应更高产能需求，增加检测功能以识别更多晶圆特征，以及提高适应性以支持多种晶圆材料和尺寸。
智能化与集成化成为明确趋势。未来的寻边器将更加智能，能够自动调整参数以适应不同工艺要求，并与其他设备系统实现更高程度的集成，形成更加完整和智能的晶圆处理解决方案。
HIWIN在精密传动与控制领域积累了深厚经验，这些技术积累为晶圆寻边器的开发提供了有力支持。
公司拥有完整的自主技术体系，从核心传感器技术到精密运动控制算法，形成了完整的技术链条。这种垂直整合能力确保了产品的性能稳定和持续改进。
在制造工艺与品控方面，HIWIN严格的生产标准确保了每一台寻边器都符合高端半导体设备的使用要求。公司不断优化制造流程，提高产品的一致性和可靠性。
持续创新是HIWIN保持技术领先的关键。公司坚持将年营收的一定比例投入研发，不断探索新技术、新工艺，为半导体行业提供更加先进的解决方案。
晶圆寻边器行业面临着多重挑战，包括技术更新迅速、市场竞争激烈和客户需求多样化等。
应对技术挑战，行业参与者需要不断加大研发投入，跟踪半导体工艺发展趋势，预测未来技术需求。同时，加强与半导体设备制造商的合作，共同开发新一代解决方案。
应对市场挑战，则需要建立灵活的商业模式，提供定制化服务以满足不同客户的具体需求。同时，加强全球服务网络建设，为客户提供及时的技术支持与维护服务。
随着半导体技术节点的不断演进，晶圆的尺寸和厚度持续变化，对寻边器的技术要求也在不断提高。第三代半导体材料的兴起，也为晶圆寻边器带来了新的应用场景和技术挑战。
在晶圆厂的无尘车间里，高速运转的设备对每个组件都提出了严苛的可靠性要求。寻边器作为定位精度的守护者，其性能直接影响着整条生产线的良率和产能。
对精度与效率的不断追求，始终是半导体设备演进的驱动力。这既是技术发展的方向，也是行业进步的必然选择。
