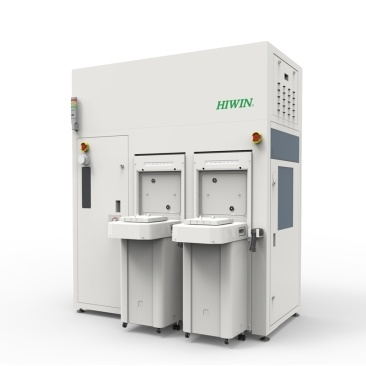

晶圆装卸机Load Port行业深度解析：市场机遇、技术趋势与未来发展

晶圆装卸机Load Port，作为半导体制造设备前端的核心接口模块，其性能直接影响到晶圆生产流程的自动化程度与效率。随着全球半导体产业链持续扩张和晶圆制造技术迭代，Load Port的市场需求与技术要求也同步提升。

一、 Load Port的市场现状与增长动力

根据行业研究报告，2024年全球半导体Load Port市场规模已达到4.16亿美元。市场前景广阔，预计到2031年，整体销售额将增长至6.78亿美元，期间的复合年增长率保持在7.5%左右。这一增长主要由以下几个因素驱动：

晶圆厂扩产与设备投资：全球范围内，特别是在中国大陆、中国台湾及东南亚地区，晶圆厂持续扩产和新建，直接拉动了对光刻、刻蚀、薄膜沉积等前道设备的需求。作为这些设备的标准化“门户”，Load Port的装机量也随之稳定增长。

自动化与效率需求提升：为了提升生产效率和减少人为干预带来的污染风险，半导体制造线正加速向更高程度的自动化升级。Load Port是实现晶圆载具（FOUP/FOSB）在自动化物料搬运系统（AMHS）与工艺设备间无缝传输的关键节点，其重要性日益凸显。

应用领域的拓展：除了传统的12英寸和8英寸晶圆生产线，Load Port在先进封装、面板级封装（Panel FOUP）等领域的应用也在不断深入，为市场提供了新的增长点。

二、 核心性能要求与技术发展趋势

现代半导体制造对Load Port提出了严苛的技术要求，主要围绕以下几个方面：

洁净度与稳定性：在高端制造环境中，Load Port必须维持极高的洁净度等级（如Class 1），以确保在频繁的开关门和传输动作中不产生污染颗粒，从而保护价值高昂的晶圆。同时，设备的长期稳定性和重复定位精度（如±0.2mm）是保障连续生产的基础。

兼容性与标准化：为适应产线中多种规格并存的现状，先进的Load Port产品通常设计为可兼容不同尺寸的晶圆载具。例如，单一机型能够同时处理12英寸和8英寸的FOUP/FOSB，并可适配多种开放载具，这极大地提高了设备利用率和产线配置的灵活性。同时，所有产品必须严格遵循国际半导体产业协会标准及国家标准（如GB/T 44375-2024），以确保与全球不同厂商设备的无缝对接。

智能化与模块化：未来的Load Port正朝着更智能的方向发展，集成精确的晶圆Mapping功能，可自动识别盒内晶圆状态（如空片、单片、异常片等）。模块化设计则便于快速维护和更换部件，最大化减少设备宕机时间。

供应链安全与国产化：地缘政治因素使得供应链安全成为全球半导体企业关注的重点。这为具备核心零部件自主研发和生产能力的厂商带来了机遇。能够实现关键运动部件（如直线导轨、滚珠丝杠等）自制并进行软硬件垂直整合的企业，在保障交付、快速响应客户定制化需求方面将更具优势。

三、 产业链动态与企业战略布局

当前，全球Load Port市场呈现高度集中的态势，头部企业占据主要市场份额。在复杂的全球贸易环境下，领先企业普遍采取以下策略以巩固竞争优势并把握市场脉搏：

聚焦高价值市场：面对市场波动和成本压力，领先的厂商明确表示不会参与低端市场的价格竞争，而是专注于向中高阶、高附加值设备领域发展。通过持续研发投入，保持在技术性能和可靠性上的领先。

拓展新兴成长动能：除了稳固传统Load Port业务，半导体设备制造商正积极将其在精密机械、运动控制领域的核心技术，延伸至更具增长潜力的领域。例如，与前沿科技公司合作开发具备AI视觉识别功能的物流机器人，已成为企业开辟新增长曲线的重要方向，相关产品已进入验证和小批量生产阶段。

强化区域化产能布局：为贴近客户、降低贸易风险，并更好地服务全球市场，领先的制造企业近年来持续在海外进行产能布局，例如在日本、欧洲等地建设新厂，以构建更具韧性的全球供应链网络。

四、 行业未来展望

展望未来，Load Port行业的发展将与半导体产业的技术演进紧密同步。随着芯片制造工艺不断逼近物理极限，对生产环境的控制将愈发严格，这要求Load Port具备更卓越的微污染控制能力和更高的可靠性。同时，Chiplet（芯粒）等先进封装技术的兴起，将对晶圆级和面板级的传输接口提出新的定制化需求。

综合来看，晶圆装卸机Load Port虽是一个细分设备领域，但却是半导体高端制造不可或缺的一环。在市场需求稳步增长、技术标准持续提高、供应链格局加速演变的背景下，具备深厚技术积累、垂直整合能力以及前瞻性战略布局的企业，将能够更深入地参与全球半导体产业链的发展，并为客户创造长期价值。
