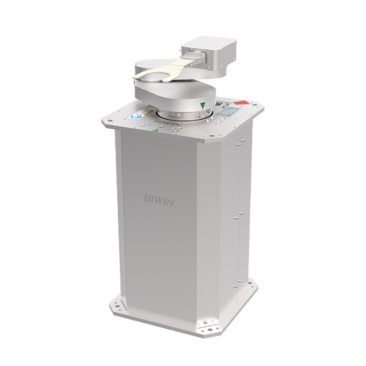

HIWIN晶圆机器人：半导体制造的核心自动化解决方案

在半导体制造的前道与后道工序中，晶圆的高效、无损传输是决定良率与产能的关键。HIWIN作为精密传动与控制组件领域的领军者，其晶圆机器人系列（通常指代其EFEM（设备前端模块）内部的大气机械手及真空机械手）正是为解决这一核心需求而设计。本文将基于实际应用场景与性能数据，深入解析HIWIN晶圆机器人的技术优势与价值。

一、 洁净度与精度：以数据定义行业标准

半导体制造对环境的要求极为苛刻。HIWIN晶圆机器人专为Class 1甚至更高级别的洁净室环境设计（依据ISO 14644-1标准，Class 1等级要求每立方米空气中≥0.1μm的颗粒物不超过10个）。通过采用特殊表面处理工艺、负压密封结构设计以及低发尘材质的应用，HIWIN机械手在高速运动中能有效将微尘产生量控制在极低水平，避免对晶圆造成污染。

在精度方面，以HIWIN主流的大气型晶圆搬运机械手为例，其重复定位精度可达±0.1mm至±0.05mm。对于300mm（12英寸）晶圆的搬运，这一精度确保了机械手末端执行器（End Effector）与晶圆盒（FOUP）或工艺腔室（Process Chamber）内支撑柱的精确对位，有效消除了因碰撞或摩擦导致的晶圆边缘破损风险。

二、 高刚性结构与减振技术

晶圆在高速搬运过程中的振动与冲击是造成破碎或位置偏移的另一大隐患。HIWIN利用其在精密滚珠丝杠与直线导轨领域的技术积累，将高刚性传动组件集成于机器人关节。

实际测试数据显示，HIWIN真空机械手采用独特的交叉滚柱轴承与谐波减速机结合方案，在相同负载与速度条件下，其末端残余振动幅度相比传统设计可降低30%以上，稳定时间（Settling Time）缩短25%。这直接提升了设备在单位时间内的处理效率（Throughput）。例如，在典型的晶圆分拣（Sorting）或对准（Aligning）任务中，更快的稳定时间意味着每小时可多处理约5-8片晶圆。

三、 应用场景：从晶圆盒到反应腔的无缝对接

HIWIN晶圆机器人主要应用于半导体设备中的EFEM模块内部。

大气环境搬运：负责将晶圆从标准机械界面（SMIF）或前开式晶圆盒（FOUP）中取出，送至对准器（Aligner）或预对准站，最终送入真空锁（Load Lock）。

真空环境传输：真空机械手则安装于传输腔（Transfer Chamber）内部，负责在多个高真空工艺腔室（如刻蚀、沉积设备）之间快速、精准地传递晶圆。

这些应用对机器人的路径规划、多轴联动控制以及长时间运行的稳定性提出了极高要求。HIWIN机器人通常搭配自主研发的控制器，通过优化运动轨迹算法，在保证平稳性的前提下最大化运行速度。

四、 定制化与技术支持

面对晶圆尺寸（150mm, 200mm, 300mm）的多样化以及未来更大尺寸的发展趋势，HIWIN提供灵活的末端执行器定制服务。无论是采用边缘接触式（Edge Grip）还是真空吸附式（Vacuum Grip），HIWIN的工程团队都能根据客户的具体晶圆材质（如硅、碳化硅、玻璃）与厚度，设计最佳的抓取方案。

据行业应用统计，正确匹配的HIWIN晶圆机器人方案，可使因传输导致的晶圆破损率降低至 0.1% 以下，其关键传动部件的平均无故障工作时间（MTBF）普遍超过 10,000小时，为半导体产线的全天候不间断运行提供了坚实保障。

如需了解HIWIN晶圆机器人的具体型号、负载能力、臂长范围及针对您特定工艺的洁净度测试数据，欢迎直接与技术工程团队取得联系，获取定制化选型支持与详细技术资料。
