上银EFEM320-D02晶圆移载系统：为半导体制造前端自动化提供高效解方

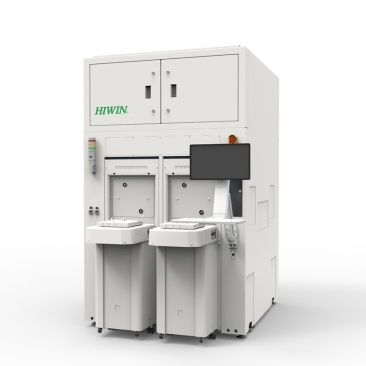

晶圆移载系统（Equipment Front End Module, EFEM）是半导体制造前道工序中的核心自动化设备，负责在晶圆厂内的各个制程设备之间，高速、洁净、精准地传送晶圆。上银科技（HIWIN）推出的EFEM320-D02晶圆移载系统，正是一款为满足现代半导体制造高精度与高效率需求而设计的成熟自动化解决方案。

系统核心优势与关键技术指标

EFEM320-D02系统设计遵循半导体行业严格的标准化要求，具备以下核心特性：

广泛的晶圆兼容性：系统支持8英寸与12英寸的标准晶圆规格，能灵活适配主流晶圆产线。

卓越的洁净等级：系统内部洁净度最高可达 ISO Class 1 等级，远超许多常规工业环境要求，能有效防止微尘污染，保障晶圆制造的高良品率。

行业权威认证：产品通过国际半导体设备与材料协会（SEMI）的S2安全认证，并符合RoHS环保规范，确保其安全性、可靠性与环境兼容性满足全球顶尖晶圆厂的准入标准。

高精度传输：系统整合高精度晶圆机器人，其取放晶圆的精度可达微米级别。这一精度意味着误差小于一根头发丝直径的十分之一，对于防止晶圆划伤和精准对位至关重要。

模块化设计赋能弹性客制化服务

区别于业内常见的固定配置，EFEM320-D02的核心优势之一在于其高度模块化的架构。上银科技通过垂直整合，自主掌握了包括滚珠螺杆、线性滑轨、谐波减速机、晶圆机器人在内的关键零部件技术。这使得系统能够根据客户的特定生产流程进行深度定制：

客户可依据产线实际配置，弹性选择1个至8个晶圆载入/载出埠（Load Port），而不仅限于常见的2个，从而优化物料流和节拍。

系统可额外选配Wafer ID读取、晶舟盒RFID感应、晶圆寻边校正、凸片检测等多种智能感知套件，实现生产数据的全流程追踪与品控。

这种“积木式”的构建理念，使EFEM320-D02能够快速适应半导体、LED、光学检测乃至先进封装（如Panel Level Packaging）等不同应用场景的多元化需求。

为用户创造显著经济效益

除了技术性能，EFEM320-D02在设计之初就考虑了用户的综合拥有成本。据相关分析，先进的EFEM系统可为半导体制造环节提供20%至40%的成本节能空间。这主要得益于：

提升设备综合效率（OEE）：高速、高可靠性的传输减少了设备等待时间。

降低污染风险：高洁净度直接关联到良率（Yield Rate）的提升，避免因污染导致的批次报废损失。

减少维护成本：模块化设计和高可靠性关键部件降低了非计划性停机频率与维护复杂度。

行业趋势与未来展望

随着半导体制造技术向更先进的制程节点迈进，以及异质整合、先进封装等技术的兴起，对于前端传输设备的精度、稳定性和智能化提出了更高要求。行业领导者正致力于将 AI功能 与精密运动控制平台相结合，以实现例如±2纳米级别的伺服稳定度，从而满足下一代封测和检测制程的苛刻需求。

上银科技的EFEM320-D02晶圆移载系统，凭借其模块化设计、关键技术的自主整合以及对行业标准的严格遵从，为半导体设备制造商和晶圆厂提供了一个可靠、高效且具备经济效益的自动化前端解决方案。

如果您希望深入了解EFEM320-D02晶圆移载系统的具体技术参数、配置选项或探讨其如何融入您的智能化产线，可以访问官方网站或直接联系 15250417671 获取更详尽的技术资料与专业咨询。
