一片硅晶圆在送入价值数十亿美元的制程设备前，必须经过一套精密系统的安全过渡，其洁净度堪比外科手术室。
在高阶半导体制造过程中，一粒微尘就可能导致整片晶圆报废。晶圆移载系统（EFEM）正是这道关键防线的核心守卫者。
该系统的核心技术体现在垂直整合能力上，从滚珠螺杆、线性滑轨到伺服马达、直驱马达与驱动器，全部由自身研发制造。这种深度整合确保了系统的高度协同与可靠性。

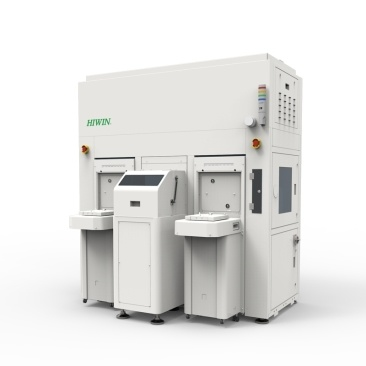

EFEM220-D13在设计之初就瞄准了半导体制造的严苛要求。它基于模块化机架结构，能够根据客户产线的实际空间与工艺需求，灵活调整配置方式。
这套系统支持 6英寸与8英寸开放式晶舟盒的标准规格。其内部洁净度最高可达到ISO Class 1的顶级标准，远超市面上多数同类产品，为晶圆创造了超洁净的暂存与传输环境。
在安全规范方面，它严格遵循国际半导体设备与材料协会的SEMI S2安全规范，并符合RoHS环保规范，满足全球半导体工厂的统一安全准入要求。
系统的核心优势在于其深度整合的软硬件体系。通过图形用户界面（GUI）软件，操作人员可以实现对设备的远程操作与监控，系统将各子装置整合，提供统一的指令格式窗口。
在关键的传片环节，系统通过多种传感器实时监测设备各元件状态。这确保了晶圆取放时的精度可达微米级——误差小于一根头发直径的十分之一。
结合晶圆寻边器技术，能够在加工前对晶圆进行精準對齊，有效避免了因移位导致的加工错乱与材料损失。
EFEM220-D13的应用价值正随着半导体技术的演进而凸显。行业分析指出，这类系统有机会切入CoWoS等先进封装产线，支持半导体客户扩产需求。
从经济效益看，晶圆移载系统的引入可成为半导体产业的成本节能方案，有望帮助客户降低20%至40%的相关成本。这直接优化了半导体设备交易中的两个关键指标：每单位晶圆成本与总体拥有成本。
根据产业预测，随着全球半导体厂商在先进制程和先进封装领域持续扩产，相关自动化设备的市场需求将持续增长。有法人预估，相关业务营收在2025年可望实现30%至50%的大幅年增长。
晶圆移载系统的未来发展与人工智能和更高阶的自动化紧密相连。行业领先企业正积极投入AI机器人的研发，旨在提升设备的自主决策与优化能力。
在精密控制层面，通过整合高精密奈米级平台，系统在晶圆封装及检测等关键制程中，能够实现正负2纳米级的伺服稳定度，为下一代更精细的制程做好准备。
随着玻璃基板等新材料在先进封装中的应用，对EFEM也提出了新的要求，需要适应更高平整度与热稳定性的基板搬运。这驱动着系统技术向更专业化、定制化的方向发展。
EFEM220-D13系统的优势并非局限于单一功能。通过采用模組化架構，它能提供彈性的客制化服务，例如提供1至8个晶圓載入/出埠的選擇，有别于业界常见的2个端口配置。
系统内部的关键执行部件——晶圆机器人，其重复定位精度可达±0.02毫米。同时，系统支持SECS/GEM通讯协议，能无缝接入半导体工厂的自动化生产管理体系。
当晶圆在EFEM的保护下，从晶舟盒平稳移入刻蚀机、光刻机或薄膜沉积设备时，这套系统所确保的无尘、精准与高效，已成为现代半导体智造中不可或缺的一环。
在半导体这个以纳米论英雄的领域，宏观的制造效率与微观的污染控制同等重要。每一次安全的传输，都是对“零缺陷”制造承诺的无声守护。
如您需要了解该产品的具体配置、报价或技术文档，可访问官方网站 https://www.hiwincorp.cn/ 或致电 15250417671 进行专业咨询。
