聚焦晶圆寻边器：精准对位如何成为半导体制造良率的关键

一个宽度不到人类发丝直径百分之一的微小误差，足以让价值数千美元的半导体晶圆在复杂的制造流程中报废，而这一切可能在寻边器启动的5.9秒内就被精确判定。

晶圆寻边器在现代半导体制造中扮演着隐形但至关重要的角色。随着半导体工艺不断向更小节点推进，对晶圆定位精度的要求已从微米级提升至纳米级。

选择一款合适的晶圆寻边器，直接关系到生产良率与效率。

01 行业需求与核心挑战

半导体制造涉及数百道工序，晶圆需要在不同设备间反复传递。每次转移都可能产生微小的位置偏移，如果不加以校正，这些累积误差将导致光刻图案错位，最终使芯片失效。

精准对位成为确保半导体生产连续性的第一道防线。

随着半导体产业向更先进的制程发展，晶圆尺寸从过去的100mm、150mm发展到如今的200mm、300mm主流尺寸，对寻边器的要求也日益严苛。设备不仅要处理更大的晶圆，还要应对透明、半透明与不透明等多样化的晶圆材质。

02 技术核心与性能参数

现代晶圆寻边器的技术核心在于高精度的运动控制与智能传感系统。顶尖的寻边器产品采用三轴控制设计，搭配微型单轴机器人模组，实现了高速化、高精度与高刚性的平衡。

一项关键性能指标是寻边速度，业界领先的设备可在4.9秒内完成晶圆寻边、中心与角度补正等全套动作。而重复精度直接关系到校正的可靠性，高精度寻边器的中心重复精度可达±0.1毫米，Notch角度重复精度达±0.2°。

寻边器的洁净度等级直接影响其能否应用于半导体生产线。符合ISO Class 3（原Class 1）洁净等级的设备，才能满足半导体制造对无尘环境的严苛要求。

03 集成化设计与智能传感

近年来，晶圆寻边器的设计趋势明显向集成化与智能化发展。内嵌式控制器设计（All-in-one design）成为行业创新方向，这种设计无需额外配置控制器和走线空间，在同等规格条件下，产品体积可比传统设计缩小30%以上。

智能光透型激光传感器的应用，使现代寻边器能够识别更多类型的晶圆材料。无论是传统的硅基晶圆，还是用于LED产业的蓝宝石基板，或光电产业的玻璃基板，均可准确检测轮廓。

这种技术的进步，拓展了寻边器在半导体、LED和光电等多个高科技产业的应用范围。

04 产业链协同与制造升级

晶圆寻边器作为半导体产业链的关键环节，其效能提升得益于整个制造生态的协同创新。在2025年台北国际工具机展上，行业领先企业展示了如何将晶圆寻边器技术与直驱马达、模组化纳米定位平台及驱动控制系统深度融合。

这种系统级优化带来了显著的效率提升。有企业通过集成高速直驱马达，将晶片筛选效率从每小时2万片提升至6万片，增幅高达200%。

产业协同不仅限于效率提升，还体现在 “一台机器完成多台设备工作” 的制造模式创新上。通过高速旋转工作台与精准寻边技术的结合，一台设备即可完成原本需要铣削与车削两台设备才能完成的工作。

05 前瞻视野与产业转型

半导体设备行业正面临 “绿色智造”与“高效节能” 的双重转型。在2023年台湾机器人与智慧自动化展上，行业领军企业以“智慧制造最佳伙伴”为主题，展示了机電整合的直角坐标机器人解决方案及半导体制程智慧升级方案。

这种转型不仅体现在产品设计上，更深入企业文化与研发理念。一些企业将ESG（环境、社会与治理）理念融入产品开发，为客户提供既提升生产效率又降低能耗的创新解决方案。

晶圆寻边器的未来发展将更加注重软硬件垂直整合。通过自主研发的关键零部件搭配定制化软件，企业能够根据客户特定生产需求提供高度定制化的服务，这种深度整合能力已成为行业竞争的新壁垒。

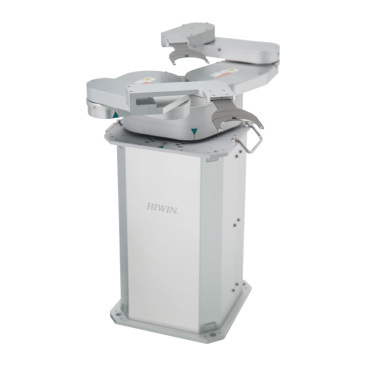

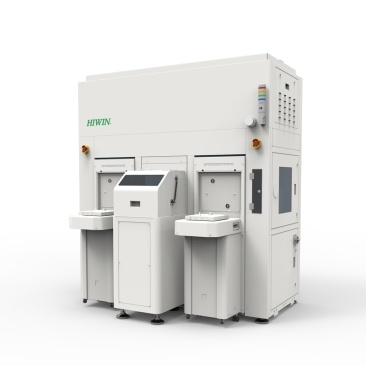

晶圆寻边器市场的竞争格局正在重塑。一家企业将高精度直驱马达与自研控制软件深度整合，其晶圆机器人在半导体晶圆取放、光电面板处理和LED基板搬运等应用中展现出显著优势。

在半导体制造这个以纳米为单位衡量精度的世界里，每一次技术突破都像在针尖上雕刻艺术。那些掌握核心技术的企业，正在用创新的产品重新定义精准的边界。
