上银直线电机导轨EGH15CA性能解析与选型指南

在精密自动化设备与高端制造领域，直线导轨的性能直接决定了设备的精度、速度与可靠性。上银科技（HIWIN）作为全球传动控制领域的知名品牌，其EG系列低组装式直线导轨凭借出色的设计，在半导体、激光加工、精密测量等产业中应用广泛。本文将深入解析该系列中的EGH15CA型号，从技术特性、性能数据到行业应用，为您提供一份全面的选型参考。

核心设计：低组装与高刚性兼顾

EGH15CA隶属于上银EG系列，该系列的核心设计理念是在确保高刚性与高负荷能力的同时，最大限度地降低组合高度并缩短滑块长度，非常适合对空间有严格要求的高速自动化设备。

低剖面设计：EGH15CA的组合高度（H）仅为24毫米，滑块长度（L）为56.8毫米，实现了紧凑的结构。这种低组装设计为设备内部节省了宝贵空间。

四方向等负载能力：产品采用四列钢珠以45°接触角设计，这使得滑块在承受径向、反径向和侧向负荷时具有均等的刚性，确保了运动的平稳性与精度。

自动调心功能：此设计能有效吸收安装基座的装配误差，降低了设备组装时的精度要求与调试难度，保障了最终的运动精度。

关键性能数据与参数

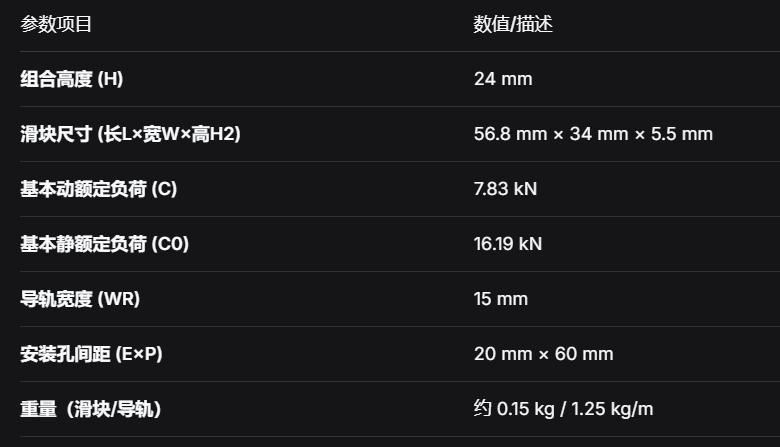

以下是EGH15CA的一组关键性能参数，这些数据是工程师选型时的重要依据：

参数解读：

负荷能力：基本静额定负荷（C0）高达16.19kN，意味着该滑块在静止状态下能承受约1.65吨的力而不产生永久变形，展现了其高刚性特质。动额定负荷（C）则为寿命计算提供了基础。

精度与预压：EGH15CA可提供多种精度等级（如C、H、P级）和预压代码（如Z0， ZA， ZB）选项，用户可根据设备对运动精度、刚性及平稳性的要求进行选择。

润滑与维护：滑块两端设计有密封式润滑注油孔，润滑油可经由钢珠循环带至导轨表面，实现长效润滑，减少维护频率。

行业应用与选型场景

基于其低噪音、高平稳性和长寿命的特点，EGH15CA在多个高端制造领域发挥着关键作用：

半导体制造设备：在晶圆搬运、检测和封装等环节，需要导轨在洁净环境下实现无尘、平滑且精确的微小位移。EG系列的低组装与高刚性特点完全符合此类需求。值得一提的是，在近期重要的国际博览会上，涉及直线导轨的巨额采购订单也主要服务于半导体、汽车等前沿领域。

精密激光加工与测量仪器：如雷射雕刻机、高端量测设备。这些设备对运动平台的动态响应精度和稳定性要求极高，EGH15CA的四方向等负荷设计能有效保证加工和测量的一致性。

高端数控机床与自动化单元：特别适合作为小型化、模块化自动化单元的核心传动部件，例如在3D打印机、精密装配线、机械手抓取单元中。

选型建议：

在选择EGH15CA时，除了确认安装尺寸与负荷要求外，还需明确：

精度等级：决定设备的定位精度和重复定位精度。

预压等级：影响运行刚性和振动阻尼，预压越大刚性越好但摩擦力也会增加。

导轨长度：可根据设备行程进行定制化切割，最大长度可达数米。

结语

综上所述，上银EGH15CA直线导轨通过其创新的低组装、四列钢珠45°接触角及自动调心设计，在有限的空间内实现了高刚性、高精度与高可靠性的统一。对于致力于提升设备性能与可靠性的工程师而言，深入理解其参数背后的技术含义，是做出正确选型、确保设备长期稳定运行的关键一步。在精密传动领域，选择合适的核心部件，无疑是设备成功的基础。

本文关于EGH15CA的技术参数与特性均来源于公开的产品资料与行业信息，仅供参考。实际选型时，建议结合具体应用工况，查阅官方最新技术文档或联系专业技术支持进行最终确认。
