一片薄如蝉翼的硅晶圆，在绝对洁净的环境中划过优雅弧线，精准落入下一制程设备——这背后是一套精度达±0.1毫米的自动化搬运系统在默默运行。
在晶圆制造与封装的精密世界里，微米级的偏差就可能导致整批产品的报废。作为全球传动控制与系统科技的重要参与者，上银科技已深度布局这一领域，其晶圆机器人产品线正成为半导体设备供应链中的关键技术环节。
半导体制造，特别是晶圆处理，对精度与洁净度要求极高。随着制程节点的不断微缩和先进封装技术的发展，这一要求被推向新的高度。
在传统观念中，晶圆搬运系统仅是辅助环节，但现实情况已发生根本转变。EFEM（设备前端模块）已成为直接影响设备稼动率与良率的关键，特别是在CoWoS、FOPLP等高密度封装工艺中。
行业数据显示，2025年半导体设备市场需求持续增长，晶圆处理自动化已成为各大晶圆厂提升竞争力的核心环节。
上银的晶圆机器人产品线主要围绕 “高精度、高洁净度、高稳定性” 三大核心特性展开。

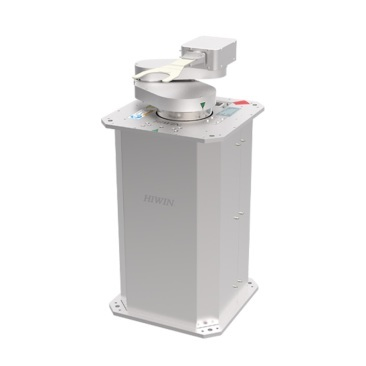

以RWDE系列晶圆机器人为例，该产品采用直驱电机传动设计，重复精度可达±0.1毫米，Z轴最大行程500毫米，额定负载1-3公斤，特别适合半导体、LED和面板产业的取放作业。
从技术架构看，上银晶圆机器人实现了关键零部件的完全自主化，包括滚珠螺杆、线性滑轨、交叉滚柱轴承、伺服电机、转矩电机及控制器等全部自研自产。这种垂直整合优势使产品在精度控制、稳定性和定制化能力上表现突出。
重复定位精度是衡量晶圆机器人性能的核心指标。通过采用自研的转矩电机和直驱传动技术，上银晶圆机器人可实现±0.1毫米的高重复定位精度。
在模块化设计方面，产品针对垂直轴运动行程、工作范围以及末端执行器等部件进行标准化设计，提供多种规格与选配模块，能够根据不同制程需求灵活配置。
洁净环境适应性方面，产品通过特殊材料和结构设计，确保在高级别洁净室中稳定运行，避免微粒污染风险，满足半导体制造对环境的严苛要求。
在半导体制造流程中，晶圆机器人承担着多项关键任务。从晶圆进入制程设备开始，到曝光、研磨、清洗、测试及封装各个环节的传送任务，都需要高精度、高稳定性的搬运系统。
具体到EFEM系统，上银通过垂直整合能力，可搭配自行研发的控制系统，灵活选配晶圆ID读取、晶舟盒FRID感应、晶圆寻边校正、凸片检知、站点在席检测等周边配件。
除了传统的晶圆搬运，这类机器人还广泛应用于LED产业、面板产业及太阳能产业的精密取放作业，展现了产品在多领域的适用性。
上银晶圆机器人采用了全自研关键技术路线，实现了从核心部件到控制系统的完全自主化，这不仅是技术能力的体现，也确保了供应链的安全与稳定。
随着半导体产业向更高精度和更复杂封装技术发展，对晶圆搬运系统的要求也在不断提升。上银晶圆机器人凭借其高精度、高可靠性和定制化能力，已成功切入国内外知名半导体设备厂商的供应链。
值得注意的是，上银机器人相关产品营收占比持续增长，2025年已接近整体业绩的10%，预计2026年将进一步突破这一比例。
半导体制造工艺持续演进，特别是先进封装技术的发展，对晶圆机器人的性能提出了更高要求。
未来的晶圆机器人将不仅需要更高的精度和速度，还需要更强的智能化能力，如实时状态监控、自适应控制和预测性维护等功能。
上银正积极布局下一代产品技术，针对更复杂的制程环境和更严苛的精度要求进行研发，致力于为半导体产业提供更高效、更可靠的自动化解决方案。
在半导体这个精密至上的行业里，自动化程度直接决定了生产效率和产品良率。根据行业数据，采用高精度自动化搬运系统可使晶圆破损率降低70%以上，同时提升设备综合效率约30%。
随着半导体工艺继续向更小纳米节点迈进，对晶圆处理精度的要求将更加严苛。那些能提供稳定、精确且洁净的自动化搬运解决方案的厂商，将在这个技术驱动的行业中扮演越来越重要的角色。
