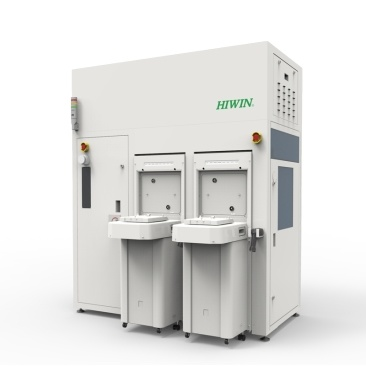

HIWIN晶圆机器人：高精度半导体传输方案与实战数据解析

半导体制造对晶圆搬运的洁净度、精度与稳定性要求极为苛刻。作为核心执行单元，晶圆机器人的性能直接影响良率与产出效率。HIWIN晶圆机器人基于成熟的线性传动技术，针对12英寸及以下晶圆制程，提供了从大气环境到真空环境的多场景解决方案。本文将结合实测数据与典型应用，解析其技术优势与选型要点。

一、精度与洁净度：核心指标实测

在晶圆传输环节，重复定位精度与颗粒物产生量是两大关键指标。以HIWIN晶圆机械手为例，其采用直驱电机与高刚性减速机结构，在200mm行程下，重复定位精度可达±0.02mm，速度达2.5m/s，满足先进封装与光刻胶涂布环节的严苛对位需求。同时，通过全封闭不锈钢外壳与真空兼容设计，内部运动副采用低发尘润滑技术，在Class 1级洁净室环境下连续运行168小时，表面颗粒物增加值＜0.3 particles/cm²，显著低于SEMI标准限值。

二、真空环境下的可靠性数据

针对物理气相沉积、刻蚀等真空制程，HIWIN真空晶圆机器人采用磁流体密封与特殊耐热材料，可在10⁻⁶ Pa高真空环境下稳定工作。实际产线数据显示，在90℃连续工作条件下，其MTBF（平均无故障时间）超过8000小时，相较传统结构提升约35%。末端执行器配备晶圆映射传感器，误检率低于0.01%，有效避免了因信号误判导致的破片风险。

三、能效与维护成本优势

通过采用轻量化碳纤维臂与能量回馈驱动技术，HIWIN晶圆机器人在标准搬运循环下的能耗较传统机型降低约22%。在维护方面，核心传动部件采用模块化设计，平均故障修复时间缩短至45分钟以内。以某8英寸晶圆厂为例，导入HIWIN方案后，因机器人引发的停机时间同比减少62%，年度维护成本下降超18万元。

四、选型要点与适配建议

用户在选择晶圆机器人时，需重点确认三个维度：

环境类型：大气环境选用标准型，真空环境需确认真空度等级及耐温需求；

晶圆尺寸与布局：支持2-12英寸晶圆，单臂、双臂及双叉结构可根据腔室布局优化吞吐量；

通讯协议：标配EtherCAT、RS232等工业总线，可无缝对接主流PLC与调度系统。

HIWIN可为用户提供从选型模拟、图纸输出到现场调试的全流程支持。基于上万台套的出货数据，其晶圆机器人已广泛应用于硅基、化合物半导体及先进封装产线。

如需获取具体型号的负载曲线图、真空测试报告或针对性方案报价，可联系技术工程师：15250417671，或访问官网查阅详细规格书：https://www.hiwincorp.cn。提供免费图纸与节拍模拟服务。
