HIWIN单轴机器人：高刚性、高精度直线传动解决方案，KK/KA系列模组规格与选型参数详解

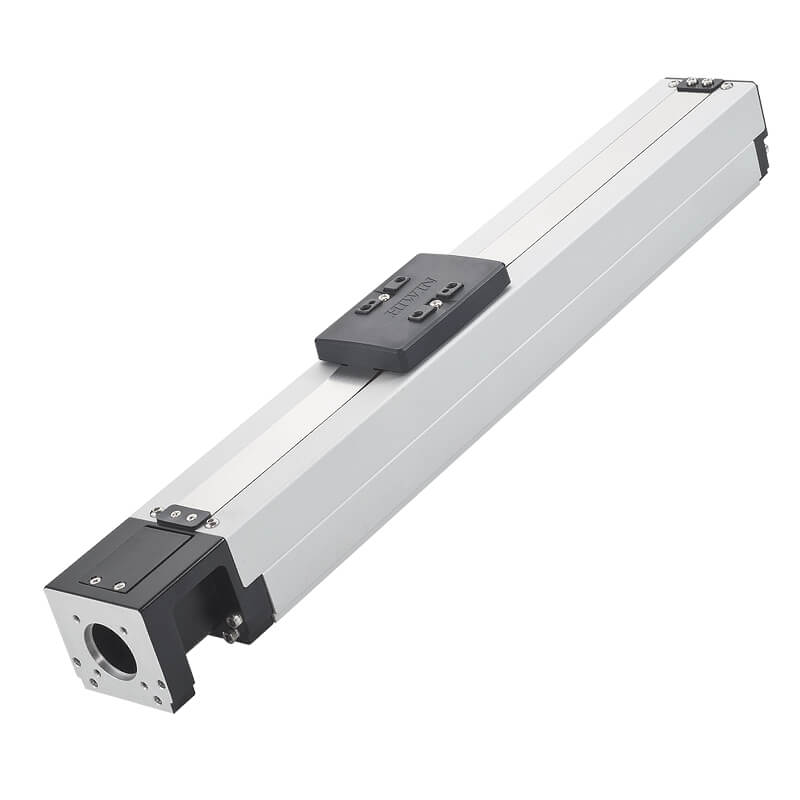

在自动化装配、检测、搬运等场景中，HIWIN上银单轴机器人（又称单轴机械手或直线滑台）因其高刚性、高重复定位精度及模块化设计，成为工程师构建运动系统的核心部件。其本体集成了直线导轨、滚珠丝杠与电机支座，用户仅需搭配驱动控制器即可实现高精度的直线往复运动。

一、核心产品系列与性能数据

HIWIN单轴机器人主要分为KK高刚性系列与KA轻量化系列，两者均采用一体型底座与哥德式沟槽设计，以实现最佳刚性与防逆转性能。

1. KK系列（精密级）

适用场景：精密点胶、锁螺丝、焊接及需高负载能力的移载机构。

规格参数：以市场主流的 KK86 和 KK100 为例：

KK86：宽度86mm，高度85mm，适合中小型设备。采用Ø16mm或Ø20mm级滚珠丝杠，最大速度可达 1 m/s，重复定位精度 ±0.003mm。

KK100：宽度100mm，高度108mm，适合中型负载。采用Ø20mm或Ø25mm级丝杠，动态负载能力更强，最大行程可达 1550mm。

2. KA系列（轻量/经济型）

适用场景：物料搬运、分类、简易定位机构。

结构特点：底座采用铝型材，重量较KK系列减轻约30%，但内部仍使用HIWIN自制的精密研磨级丝杠，确保运行顺滑度。

二、关键选型技术指标

根据您的应用需求，需重点核对以下数据：

导程与速度：导程（丝杠旋转一圈滑块移动的距离）决定了线速度。例如，导程20mm配合3000rpm电机，理论速度可达 60 m/min。HIWIN提供1.5mm至40mm等多种导程选择。

动负荷与寿命：寿命计算基于动负荷值（C值）。例如某型号KK86在额定动负荷下，理论寿命可达 10,000 小时以上（按往复频率50次/分钟，行程500mm工况估算）。

马达安装方式：支持直接安装（标准型）与折返型（马达侧置，通过时规皮带传动），后者可有效缩短机构长度，适用于空间受限的场合。

三、典型应用实测案例

在电子制造与汽车零部件装配线上，HIWIN单轴机器人常组合为十字坐标或龙门式结构。

案例数据：某3C外壳打磨工站，采用2根KK86组成XY平台，负载8kg，在0.3秒内完成400mm的加减速移动，启停平稳无振动，保障了打磨轨迹的精度。

四、技术支持与获取

为确保选型精确并获取3D图档，建议直接联系技术工程师协助计算寿命与惯量匹配。

专业咨询：15250417671（微信同号）

官方资料与选型：https://www.hiwincorp.cn/

总结：HIWIN单轴机器人以其丰富的系列规格（KK/KA）和扎实的±0.003mm级重复精度，为您的设备提供高性价比的直线运动核心。从标准件移载到高速精密加工，均可通过准确选型实现稳定运行。
