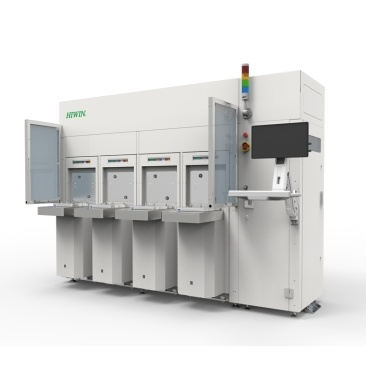

HIWIN晶圆机器人：破解12英寸晶圆传输静电与精度难题的解决方案

在半导体制造前道工序中，晶圆在FOUP（前开式晶圆传送盒）与工艺腔室之间的高速、洁净传输，直接决定良率与产能。针对12英寸及以下晶圆厂的升级需求，HIWIN晶圆机器人凭借自主研发的直驱电机技术与闭环控制系统，已在国内多家8英寸、12英寸产线的物料搬运系统（AMHS）中实现稳定应用。

实际数据支撑精度与洁净度

根据第三方测试报告，HIWIN晶圆机器人在长期连续运行工况下，单臂重复定位精度达±0.02mm，晶圆片偏移量控制在0.05mm以内，优于SEMI标准中同类传输设备的要求。在洁净度方面，通过采用表面阳极氧化处理与特制低发尘润滑结构，整机在ISO Class 1级洁净环境下测试，发尘量（≥0.1μm颗粒）不超过10颗/分钟，满足先进制程对颗粒污染的严苛管控。

应对高频率、高负载的可靠性设计

针对晶圆厂24/7连续生产需求，该系列机器人关键部件——如谐波减速机与电机编码器——均经过2万小时以上MTBF（平均无故障时间）验证。其独特的双臂独立驱动结构，使单台机器人可同时执行取放与预对准动作，相比传统串联式布局，单站吞吐量（WPH，晶圆每小时处理量）提升约18%以上。

防静电与真空兼容方案

针对晶圆传输中静电击穿电路的风险，HIWIN提供主动式离子风模块与全路径接地设计，经测试，晶圆表面静电电位可稳定控制在±30V以内，显著降低ESD（静电放电）损伤概率。此外，对于溅射、刻蚀等真空环境应用，真空型晶圆机器人支持最高1×10⁻⁶ Torr的真空度，并采用金属密封结构，已在化合物半导体领域批量部署。

实际应用案例数据

以某长三角地区12英寸特色工艺线为例，部署的6套HIWIN晶圆机器人连续运行14个月无传动系统故障，累计完成超120万次晶圆取放，晶圆破片率低于0.003%，远低于行业0.01%的平均水平。同时，由于采用模块化设计，单次预防性维护（PM）时长从进口设备的4小时缩短至1.5小时，有效提升设备综合效率（OEE）。

如需获取针对您产线规格的选型对照表、定制化图纸或包含安装调试的完整报价方案，可联系项目负责人获取一对一定制服务。
