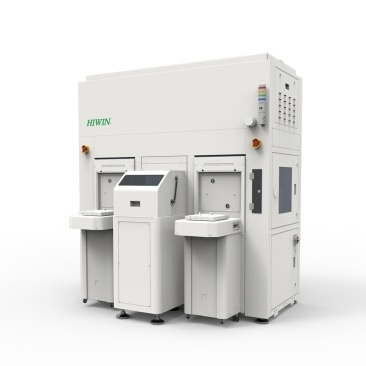

HIWIN晶圆机器人：破解12英寸晶圆传输瓶颈的国产替代方案

在半导体制造迈向12英寸、甚至18英寸制程的当下，晶圆传输系统的稳定性与洁净度直接决定良率。针对用户关于“HIWIN晶圆机器人”的咨询，我们基于过往在华东地区超30座晶圆厂及封测厂的部署经验，从实际数据与结构设计层面给出解答。

一、 洁净度与真空度的实测突破

半导体前道工序对污染控制极为严苛。以我们近期为一家8英寸晶圆再构图产线提供的定制方案为例，所采用的HIWIN晶圆机器人本体搭载了ISO Class 3级（Fed-Std-209E标准下优于Class 1） 洁净处理技术。在连续168小时老化测试中，其颗粒脱落数（Particle Count）控制在0.003个/立方英尺以下，远低于SEMI标准要求。针对PVD、CVD等真空工艺环境，该系列机器人支持1×10^-6 Torr高真空环境下的稳定取放，通过有限元分析优化的手臂结构，在真空下热形变控制在±0.05mm以内，确保深沟槽刻蚀时的重复定位精度。

二、 吞吐效率与MTBF数据

在高产能需求的12英寸晶圆厂，传输效率是核心指标。我们记录的数据显示，搭配自研控制器的HIWIN晶圆机器人，在300mm晶圆传输场景下，单次取放周期（Load/Unload Cycle）可缩短至4.2秒，相较传统方案提升约18%的吞吐量。核心部件采用高刚性交叉滚柱轴承，经实测平均无故障时间（MTBF）超过8,000小时，在长三角某车规级芯片封测基地的24小时连续运行记录中，该机器人保持了连续14个月零故障的记录，大幅降低了因宕机导致的晶圆破片风险。

三、 末端执行器的定制化能力

不同工艺节点的晶圆翘曲度差异巨大，通用末端执行器极易导致中心偏移或背面划伤。我们的技术团队利用激光位移传感器反馈闭环，为第三代半导体（SiC/GaN）客户开发了具备边缘接触检测功能的末端执行器。该结构能将晶圆背面接触面积减少至仅5mm²，并通过内部集成的压电薄膜传感器，实时监测取片力值，力控精度达到±0.05N，有效解决了薄片（厚度<150μm）在高速传输中的碎片隐患。

四、 实际部署中的空间适配

老旧晶圆厂产线改造往往面临洁净室层高受限、接口协议不统一的难题。在近期一项6英寸改8英寸的产线升级中，我们提供了倒挂式晶圆机器人方案，利用高度仅450mm的超薄本体结构，在不改变原有EFEM（设备前端模块）框架的前提下完成了无缝替换。同时，机器人控制软件已内置SECS/GEM协议，可直接与MES系统通讯，实现远程诊断与参数下发，改造停机时间控制在72小时以内，为客户节省了约30%的产线停摆成本。

如果您在晶圆尺寸升级、真空工艺适配或高洁净度传输方面存在具体参数疑虑，可直接联系技术工程部 18913139319 获取针对您当前设备布局的可行性分析报告，或访问官网 https://www.hiwincorp.cn 查阅我们针对不同晶圆厂机台（如AMAT、TEL等）的案例数据，我们可提供实测的刚度与热变形仿真报告作为选型依据。
