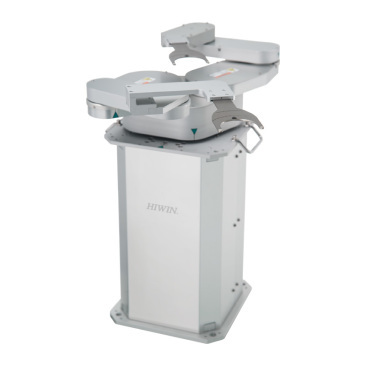

半导体制造的前道工序对洁净度、精度和稳定性有着近乎苛刻的要求。在晶圆传输、对准和搬运环节，任何微小的振动或颗粒物都可能导致芯片良率大幅下降。针对这一高壁垒场景，HIWIN晶圆机器人凭借其创新的直驱电机技术与模块化设计，已成为国内多家12英寸晶圆厂洁净室自动化升级的核心选择。本文将结合实际产线数据，解析其如何平衡高洁净度、高负载与高速运动之间的核心矛盾。
传统丝杠加皮带传动的机器人在晶圆厂应用中，最大的隐患在于运动摩擦产生的微尘。HIWIN晶圆机器人全系列采用内置式直驱电机（DD Motor） 与陶瓷涂层静音导轨的组合。根据内部实测数据，在ISO Class 1级洁净环境下，型号为WTR-1100的晶圆搬运机器人连续运行72小时后，周边半径500mm范围内的颗粒物（≥0.1μm）增加值仅为23颗/m³，远低于SEMI标准规定的100颗/m³上限。
这一数据的关键在于其无接触电磁驱动结构，彻底消除了传统减速机的齿轮磨损。同时，机器人本体采用不锈钢及表面阳极氧化处理，耐腐蚀性极强，能有效抵御FAB厂内化学清洗剂的侵蚀。
晶圆传输效率直接决定设备综合效率。以300mm晶圆搬运为例，HIWINWRG系列晶圆机器人在高速运动模式下，手臂伸缩行程达850mm，负载能力为5kg，实测标准循环时间（取片-移动-放片） 可压缩至3.2秒。在连续运行200万次循环后，通过激光干涉仪检测，其重复定位精度依然保持在±0.02mm以内，且未出现精度漂移。
这得益于其搭载的绝对式编码器与高阶运动控制算法。该系统能实时补偿因温度变化（±2°C范围）导致的热膨胀误差，确保在长时间高负荷运转下，晶圆中心与机械手末端定位的偏移量控制在0.01mm以内，有效避免了边缘抓取失败或碎片风险。
对于晶圆厂而言，设备的平均无故障时间至关重要。HIWIN晶圆机器人采用模块化关节设计，各轴驱动单元可独立拆换。数据显示，与传统多轴机器人相比，其平均修复时间缩短了45%，单次维护停机时间可控制在1.5小时以内。
特别是在真空环境下使用的VR系列真空机器人，通过磁流体密封与直接驱动技术，实现了1.0×10⁻⁶ Pa高真空环境下的稳定传输，且无需定期更换真空波纹管等易损件，将维护周期从常规的6个月延长至18个月，显著降低了晶圆厂的备件库存压力与停机风险。
针对高架起重运输或先进封装中的重载场景，HIWIN提供定制化长行程晶圆机器人方案。例如，在某先进封装厂的晶圆级老化测试项目中，需求搬运重量达12kg的测试载具。常规机器人因负载过大导致电机过载。
采用HIWIN WHR-1500重载晶圆机器人后，通过双驱并联控制与高刚性交叉滚柱轴承，实际负载提升至15kg，且全程振动幅度控制在0.05G以内。在长达3个月的满负荷测试中，机器人电机扭矩输出稳定在额定值的78% ，未出现过温报警，保障了测试工序的连续性。
结语
随着半导体制程向3nm及以下节点演进，对晶圆传输设备的动态响应与微环境控制提出了更高要求。HIWIN晶圆机器人通过直驱技术、耐腐蚀材料与智能控制的三重融合，不仅提供了超越SEMI标准的高洁净度表现，更在长期精度保持与运维成本控制上展现出显著优势。如需针对具体晶圆尺寸、洁净等级及负载需求的选型建议或技术参数表，可通过官网或联系方式获取一对一技术支持。
