在半导体制造的前道工序中，晶圆需要在超高洁净度、高真空或化学污染极低的环境下进行多次精密传输、定位与对准。这一环节对设备的洁净度等级（ISO Class）、运动重复定位精度、无尘耐真空性能以及长期运行稳定性提出了极为苛刻的要求。作为精密传动与控制领域的核心厂商，HIWIN（上银）整合其成熟的直驱电机、直线导轨与控制系统技术，推出了专为半导体与光电产业设计的晶圆机器人系列，为晶圆厂及设备商提供关键制程的自动化解决方案。

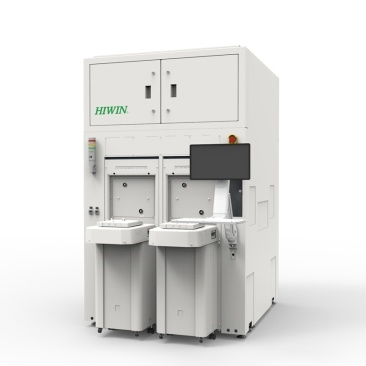

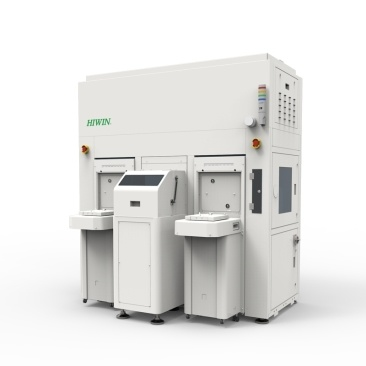

HIWIN晶圆机器人并非单一设备，而是一个涵盖真空机械手（Vacuum Robot）、大气机械手（Atmospheric Robot） 及晶圆对准平台（Aligner） 的完整产品矩阵。其核心设计围绕半导体制造的三大痛点展开：
材料与表面处理：机械手臂本体采用高强度、低释气的铝合金或特殊陶瓷涂层材料，表面经特殊氟化处理，可有效防止颗粒附着。所有运动部件均集成于密闭结构内，并通过内部负压抽气设计，将发尘量控制在ISO Class 1级（每立方米0.1μm颗粒物少于10个）以下，满足最严苛的洁净室标准。
直驱电机技术：关键旋转轴（R轴/θ轴）与升降轴（Z轴）采用HIWIN自主研发的DD马达（直接驱动电机），摒弃了传统减速机结构，彻底消除齿轮背隙与机械磨损。这使得机器人末端在高速运动下的重复定位精度可达±0.02mm，且长期运行后精度无衰减，显著提升晶圆寻边与对准的成功率。
真空兼容性：针对物理气相沉积（PVD）、化学气相沉积（CVD）等真空制程，HIWIN提供专用的真空型晶圆机器人。其采用磁流体密封（Ferrofluidic Seal）与波纹管防护技术，确保在1×10⁻⁶ Pa的高真空环境下，机械手仍能实现平稳、低振动的伸取动作，避免对腔体内工艺环境造成污染。
在实际量产环境中，HIWIN晶圆机器人的性能指标直接转化为更高的设备综合效率（OEE）与更低的持有成本：
节拍效率：基于优化的轻量化臂长设计（常见规格臂展达300mm-1000mm）与高速伺服控制算法，单片晶圆（300mm）的取放周期可缩短至3.5秒以内，较传统结构提升约20%的吞吐量。
可靠性表现：根据在多家12英寸晶圆厂后段封装线的实际应用数据反馈，HIWIN晶圆机器人的平均无故障时间（MTBF）可超过30,000小时，关键运动部件（如导轨、电机）的设计寿命超过10年，大幅减少因设备宕机导致的产线损失。
抗震与稳定性：基座采用有限元分析（FEA）优化的高刚性铸件结构，在高速加减速（最大加速度可达0.5G）时，末端振动幅度小于±0.1mm，确保薄片晶圆在传输过程中无滑移或碎片风险。
现代半导体工厂对设备的数据互联与智能监控要求日益提高。HIWIN晶圆机器人配套的控制器已实现以下深度集成：
EtherCAT高速总线通讯：支持主流工业以太网协议，可无缝接入工厂制造执行系统（MES），实时上传位置、扭矩、温度及振动等状态数据。
预测性维护功能：通过内置传感器与专用软件，可动态监测电机负载率与润滑状态，提前预警部件磨损，实现从“事后维修”到“预测性维护”的转变，帮助客户优化备件库存与维护计划。
多机协同控制：单控制器可同时协调控制最多4个机械手臂与多个外部轴（如轨道、升降轴），适用于复杂的晶圆盒（FOUP/FOSB）装卸站与多腔体工艺设备集成。
针对不同制程环节（如光刻、刻蚀、检测、封装），HIWIN提供模块化的选型方案。技术人员会根据晶圆尺寸（2-12英寸）、负载（0.5kg-5kg）、洁净等级（大气/真空）及安装方式（地装/倒挂/壁挂）等参数，协助确定最优的机械手型号与周边配套模组。目前，HIWIN晶圆机器人已在先进封装（如晶圆级封装）、化合物半导体（SiC/GaN）制程等领域得到广泛应用，有效替代了传统进口方案，在提升产线柔性与降低综合成本方面表现出显著优势。
如需进一步获取针对您具体工艺的技术方案书、洁净度测试报告或选型报价，欢迎直接联系我们的半导体应用工程团队。
