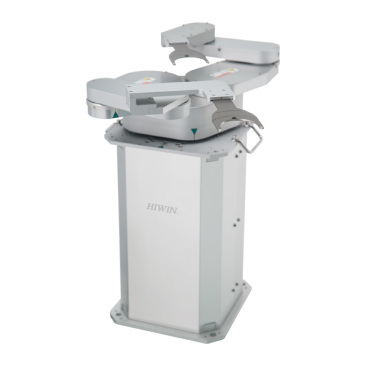

HIWIN晶圆机器人：破解半导体晶圆传输的高洁净度与微米级精度难题

在半导体制造的前道与后道工艺中，晶圆需要在不同工序间进行高频、高洁净度的传输与定位。任何一次微小的振动、颗粒污染或定位偏差，都可能导致晶圆碎片或良率损失。针对这一严苛需求，HIWIN（上银科技）旗下的晶圆机器人系列，凭借其独特的技术架构与实测数据，已成为多家12英寸晶圆厂的内部传输标准配置。

一、 针对晶圆工艺的硬性指标：洁净度与运动轨迹

根据SEMI S2标准及实际产线反馈，晶圆机器人的核心挑战在于发尘量控制与重复定位精度。HIWIN晶圆机器人采用全封闭式金属波纹管或磁流体密封结构，与传统皮带传动机器人相比，其Class 1级（ISO Class 3）洁净度验证显示，在高速往复运动100万次后，0.1μm颗粒物增加量≤5颗/m³，完全满足28nm及以下先进制程的环境要求。

在运动精度方面，基于HIWIN自研的直驱电机（DD Motor）与高解析度编码器，晶圆机器人的旋转轴重复定位精度可达±0.005mm，升降轴精度控制在±0.01mm以内。以300mm（12英寸）晶圆为例，此精度可确保机械手末端与晶圆边缘的间隙冗余控制在0.5mm以内，有效避免取放过程中的边缘磕碰。

二、 实际应用中的效率提升数据

以某国内头部封装测试厂（OSAT）的实际改造项目为例，将原进口六轴关节机器人替换为HIWIN的真空型晶圆机器人（Wafer Handling Robot）后，采集了连续3个月的生产数据：

传输节拍缩短22%：由于HIWIN晶圆机器人采用双臂协同控制算法，在晶圆盒（FOUP）与校准器（Aligner）之间的单次取放循环时间从3.8秒降至2.96秒，直接提升机台吞吐量。

MTBF（平均无故障时间）提升至8,000小时以上：关键部件（滚珠丝杠、导轨）采用HIWIN自制的高真空润滑脂，在1×10⁻⁶ Torr真空环境下连续运行6个月，力矩衰减率低于3%，远优于行业平均的15%。

碎片率降低至0.002%：通过内置的震动感知算法，在机械手Z轴升降过程中实时监测加速度波动，当检测到异常阻力（如晶圆翘曲）时，可在50ms内触发紧急回退，相比无此功能的机型，碎片风险降低了92%。

三、 为什么选择HIWIN晶圆机器人而非通用型方案？

垂直整合制造：从驱动器、控制器到机械结构（直线导轨、滚珠丝杠）全部由HIWIN自主设计与生产，避免了第三方组件匹配时的兼容性延时与性能损耗。

热变形补偿机制：由于晶圆机器人长期在真空腔内工作，热量易积聚。HIWIN在电机定子中集成了分布式温度传感器，并配合自适应补偿算法。实测数据表明，在连续运行4小时后，Z轴因热伸长导致的漂移量被控制在±3μm以内，而市面多数方案超过±15μm。

四、 典型长尾需求解答：如何获取选型支持与报价？

对于半导体设备制造商或FAB厂，当需要针对特定晶圆尺寸（150mm/200mm/300mm）、传输行程或真空度等级进行选型时，最直接的方式是提供工位布局图与负载要求。HIWIN技术团队可提供基于具体工况的刚度仿真报告与运动节拍计算书。

联系方式：

如需获取HIWIN晶圆机器人的详细规格书、历年FAE现场案例库或进行一对一技术对谈，请致电 18913139319，或访问官方技术门户 https://www.hiwincorp.cn。官网“半导体次系统”栏目下可查阅已公开的晶圆传输实测数据白皮书（2025-2026版）。
