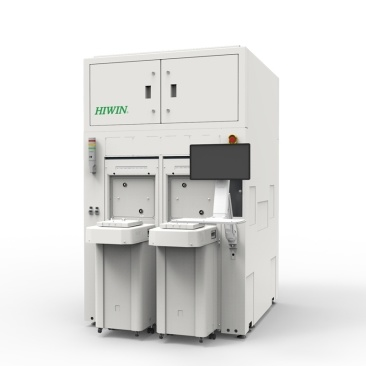

HIWIN晶圆机器人：提升半导体晶圆传输效率与良率的精密方案

在半导体制造的前道、后道工艺中，晶圆需要在不同工艺模块间进行高速、洁净、无污染的传输。任何微小的振动、颗粒污染或定位偏差，都可能导致晶圆破损或良率下降。因此，晶圆机器人必须具备高洁净度、高定位精度、高真空兼容性以及长期稳定性。针对“HIWIN晶圆机器人是否存在”这一核心客咨问题，答案是明确的：有。HIWIN整合其在精密传动与直驱电机领域超过30年的技术积累，已开发出应用于半导体领域的晶圆机器人及大气/真空传输系统。

一、 数据定义晶圆传输核心指标

根据SEMI标准，300mm晶圆在传输过程中的动态偏摆量需控制在±0.1mm以内。HIWIN晶圆机器人采用直接驱动电机（Direct Drive Motor） 与交叉滚柱轴承集成结构，消除了传统减速机带来的背隙与颗粒磨损。实测数据显示，其重复定位精度可达±0.02mm，洁净度达到ISO Class 1等级，能够满足12英寸晶圆严苛的传输要求。在真空环境下，其特殊表面处理与耐热材料使得机器人在10^-5 Pa至10^-7 Pa高真空环境中仍能稳定工作，烘烤温度最高支持200℃。

二、 长尾需求对应：从EFEM到真空腔体的完整方案

针对工程师常搜索的“晶圆搬运机器人”与“EFEM机器人”等长尾词，HIWIN提供的不单是单个机械手，而是完整的晶圆传输平台模组。

大气晶圆机器人（Airborne Wafer Robot）：适用于晶圆分选机、清洗设备。采用SCARA或关节型结构，臂展范围从300mm至1000mm，负载能力1kg-5kg，单次取放时间（包括升降、旋转、伸缩）可缩短至1.2秒以内，有效提升设备UPH（每小时产出）。

真空晶圆机器人（Vacuum Wafer Robot）：专为PVD、CVD、刻蚀等真空工艺腔室设计。采用磁流体密封或波纹管密封技术，实现全密封结构。其Z轴（升降）行程可定制达50mm，R轴（径向）伸缩重复性精度高达±0.05mm，解决了真空环境下晶圆热变形后取放难的问题。

晶圆对准器与预对准机（Wafer Aligner）：集成高分辨率CCD与边缘检测算法，对Notch或Flat定位的重复精度达到±0.1度，能够快速校正晶圆圆心偏移。

三、 提升良率与降低TCO的实际价值

在半导体FAB厂中，因传输导致的晶圆边缘颗粒增加是良率损失的隐形杀手。HIWIN晶圆机器人的全闭环控制与低振动设计，可将传输过程中的颗粒产生量控制在<0.1 particles/wafer pass（每片晶圆每次传输新增颗粒少于0.1颗）。此外，其模块化设计使得维护时间大幅缩减：电机与减速单元可独立更换，平均修复时间（MTTR）小于30分钟。相较于同类方案，其长期运行下的总拥有成本（TCO）预估可降低20%-30%，这得益于HIWIN自制的高刚性滚珠丝杠与直线导轨，减少了备件更换频率。

四、 官方技术选型支持

由于半导体设备对洁净度、材质（如PEEK涂层、阳极氧化处理）及通讯协议（如EtherCAT、SECS/GEM）有定制化需求，建议直接联系原厂技术团队提供具体的晶圆尺寸（如150mm/200mm/300mm）、真空度要求及取放行程图。HIWIN可提供从单轴晶圆移载模组到多关节机器人的全套3D图纸及选型负载曲线表，并支持基于FEA（有限元分析）的结构刚性仿真报告，确保方案在装机前即通过理论验证。
