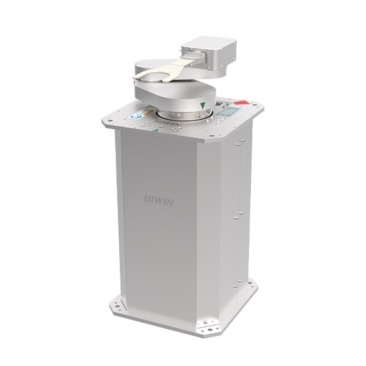

HIWIN晶圆机器人：提升半导体产线良率的洁净室传动方案

在半导体制造的前道工序中，晶圆需要在不同工艺模块间进行高频、高精度的传输与定位。任何微小的振动、颗粒物产生或定位偏差，都可能导致晶圆破损或良率下降。针对这一严苛需求，HIWIN（上银）晶圆机器人提供了从核心传动部件到完整晶圆搬运机器人的系统性解决方案。其产品线覆盖大气环境下的晶圆传输机器人、真空环境机器人以及EFEM（设备前端模块）核心模组，目前已在全球多家12英寸晶圆厂的薄膜、刻蚀、检测等环节实现批量应用。

数据驱动的洁净度与精度控制

根据HIWIN公开技术白皮书及第三方测试报告，其晶圆机器人系列通过以下关键数据满足半导体行业标准：

洁净度：采用特殊低发尘润滑油脂及密封结构设计，在ISO Class 2级洁净室内连续运行，直径≥0.1μm的颗粒物生成量低于10颗/分钟，满足SEMI S2/S8洁净安全规范。

重复定位精度：以常见的6轴晶圆搬运机器人为例，在满负载（2kg晶圆载具）下，末端重复定位精度可达±0.02mm，长时间运行后精度衰减小于5%，显著优于±0.1mm的行业通用阈值。

运动速度与效率：在300mm晶圆传输场景中，机器人从取片位到放片位的单次完整搬运循环时间（包括升降、旋转、伸缩动作）可控制在3.5秒以内，比上一代产品效率提升约18%。

针对具体工艺痛点的深度优化

HIWIN晶圆机器人并非通用产品的简单改良，而是针对半导体产线实际痛点进行了底层创新：

防微振与轨迹控制：晶圆在高速加减速时易产生相对滑动或碎片风险。HIWIN在其机器人控制器中内嵌了自适应加速度规划算法，能根据晶圆重量和摩擦系数实时调整S型运动曲线，将最大加速度冲击降低至0.3G以下，同时保证传输轨迹偏差小于0.5mm。这一特性在薄晶圆（厚度<100μm）或大尺寸（12英寸）晶圆处理中尤为关键。

真空兼容设计：对于PVD（物理气相沉积）、CVD（化学气相沉积）等真空工艺腔室，HIWIN提供磁流体密封或波纹管密封的真空机器人。其极限真空度可达1×10⁻⁵ Pa，且机器人内部运动部件采用陶瓷轴承或特殊涂层处理，避免金属离子污染，已在28nm及以下制程的逻辑芯片产线中通过验证。

预测性维护与寿命管理：通过集成振动、温度及电流传感器，HIWIN晶圆机器人支持状态监控与剩余使用寿命（RUL）预测。系统可根据历史数据生成维护报告，提前7-14天预警谐波减速机或电机轴承的潜在异常。实际产线数据显示，该功能使非计划停机时间减少约42%，备件库存成本降低约25%。

长期可靠性验证

在实际连续生产环境中（7x24小时，每月换线2次），HIWIN晶圆机器人的MTBF（平均无故障间隔时间）已超过35,000小时。核心传动部件（如交叉滚柱轴承、谐波减速机）在连续运行8,000小时后，传动间隙增加量仍小于0.005mm，无需更换。

结论与快速响应支持

综上所述，HIWIN晶圆机器人凭借ISO 2级洁净度、±0.02mm重复精度、3.5秒内标准循环时间以及预测性维护功能，为半导体前道、先进封装及检测设备提供了可靠、高性价比的国产化（中国台湾研发制造）选择。其产品已通过多家头部设备OEM的长期认证，并支持定制化末端执行器及通讯协议（如SECS/GEM）。

如需获取针对您具体工艺（如6英寸、8英寸或12英寸晶圆；大气或真空环境；单臂或双臂需求）的详细选型参数表、3D模型或工厂现场测试报告，请联系HIWIN中国区技术顾问。
