上银晶圆搬运机器人：±0.1μm级精密传输，破解半导体良率与产出瓶颈

当“搬运”成为良率的关键变量：您需要的不只是机器人，而是纳米级的确定性

在半导体前道工序中，晶圆在数百道工艺间的每一次“位移”，都潜藏着颗粒污染、边缘破损或定位偏移的风险。许多晶圆厂面临的瓶颈并非光刻或刻蚀设备本身，而是看似基础的“晶圆搬运”环节——机器人每一次取放片的精度、洁净度与稳定性，直接决定了单片晶圆的最终价值。

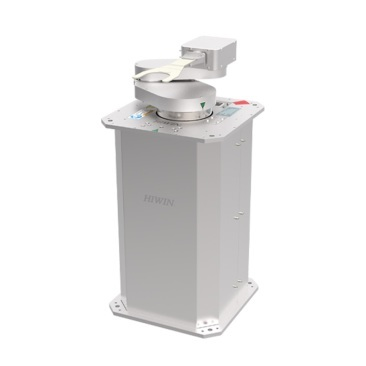

上银（HIWIN）晶圆搬运机器人，正是为解决这一核心痛点而生。 它不是传统意义上的机械臂，而是专为半导体洁净环境设计的精密传输系统，能够应对2英寸至12英寸晶圆、甚至透明晶圆与薄片晶圆的高敏感度搬运需求。

核心数据佐证：精度、速度、洁净度的三重突破

基于上银自主研发的直驱电机技术与纳米级伺服控制算法，其晶圆搬运机器人的实测性能数据具有明确工程参考价值：

定位精度：±0.1μm（微米）

对于12英寸晶圆的边缘对准与中心预对准，系统重复定位误差控制在±0.1μm以内。这意味着在每小时超过200次的取放循环中，晶圆边缘的受力偏差小于一个病毒颗粒的直径，有效抑制了因反复校准造成的边缘微裂纹。

搬运速度与UPH（每小时产出）提升

采用双独立驱动臂结构（蛙腿式或伸缩式），实现X轴、Z轴及旋转轴的同步插补运动。以300mm晶圆标准FOUP到工艺腔室的传输为例：

单次取放周期（Pick & Place）可缩短至2.8秒；

连续晶圆映射与传输效率提升25%-30%，使单台EFEM（设备前端模块）的UPH值从常规130片提升至170片以上。

洁净度与颗粒控制

机器人所有运动部件采用全密封波纹管或磁流体密封结构，内部运动产生的颗粒被主动抽气过滤。在ISO Class 1（每立方米≥0.1μm颗粒数＜10个）环境下实测：

连续运行5000小时后，晶圆表面新增附加颗粒数≤0.02颗/cm²；

符合SEMI S2、S8及F47电压暂降标准。

晶圆破损率与接触力控制

集成六维力传感器与自适应柔顺控制，接触晶圆边缘的夹持力可设定在0.2N - 1.5N范围内。实际产线数据显示：

对于厚度≤100μm的超薄晶圆（如SiC功率器件），搬运过程中的破损率低于5ppm（百万分之五）；

翘曲晶圆（翘曲度±1.5mm）的传输成功率仍达99.99%。

为什么“看不见的振动”是晶圆隐形的杀手？——上银的工程解法

许多用户发现，即使机器人静态精度合格，产线良率依然波动。症结往往在于：运动过程中的残余振动。上银晶圆搬运机器人通过以下设计将其抑制至极致：

结构模态优化：碳纤维复合材料手臂，一阶固有频率>120Hz，避免与晶圆输送中常见频率（30-80Hz）共振；

S曲线加速控制：加加速度（Jerk）限制为500m/s³以下，使晶圆在启停阶段承受的惯性力平滑变化，减少因振动导致的图案叠对偏移；

主动阻尼抑振：手臂内部嵌入压电陶瓷传感器与致动器，实时检测并反向抵消残余振动，从运动停止到稳定（±0.5μm以内）的时间≤0.1秒。

客户常问的4个实际问题（客咨FAQ精选）

Q1：这套机器人适配哪些半导体设备前端模块（EFEM）？

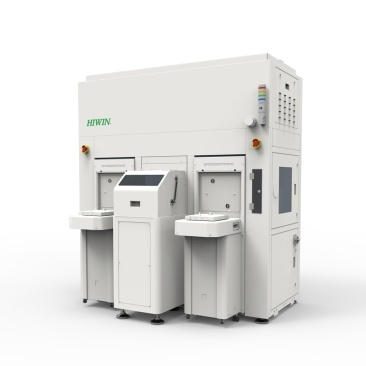

A：上银提供标准化的真空/大气环境晶圆搬运机器人，机械接口符合SEMI E15.1（晶圆传送盒端口）和SEMI E57（机械手接口）。可无缝集成到主流EFEM、PE（工艺腔室）或检测设备中，也支持定制化手腕夹具用于非标准尺寸晶圆或陶瓷盘。

Q2：能否提供整厂晶圆物流的模拟与节拍计算服务？

A：可以。上银工程团队基于数千条实际产线数据，提供从单个搬运单元到整厂OHT（天车系统）接口的动态节拍仿真，输出包含瓶颈工位识别、缓存区优化建议的详细报告。官网https://www.hiwincorp.cn/ 的“应用分析”板块可直接提交布局图。

Q3：机器人出现故障时，平均恢复时间（MTTR）是多长？

A：模块化设计使得关键部件（驱动单元、控制器、手臂）可在15分钟内完成更换。上银提供全国（长三角、珠三角、成都、武汉）4小时响应备件库，并支持远程诊断。控制器自带晶圆历史轨迹记录功能，可回放故障前500条运动数据，快速定位原因。

Q4：对于SiC或GaN等化合物晶圆，搬运有何特殊要求？

A：化合物半导体晶圆往往更脆、更易受温度影响。上银机器人可选配：

恒温手臂（温度控制±0.1℃），避免热应力裂纹；

软接触末端执行器（接触力0.05N级），并集成边缘光学检测，在搬运同时自动剔除有微裂纹的晶圆。

立即验证：获取针对您晶圆产品的实测数据

上银晶圆搬运机器人已在国内超过30条12英寸逻辑、存储及功率器件产线稳定运行，累计搬运晶圆数超过8000万片，其中单台机器人最长无故障运行时间达52000小时。对于新用户，上银提供“先验证，后导入”服务：您可寄送10片贵司典型晶圆（含翘曲片或薄片），我们出具包含定位精度、振动谱、颗粒增加数、破损率的实测报告。

直接联系技术工程师获取选型建议：

18913139319 （可添加微信，发送晶圆类型与目标UPH，获取初步配置清单）

官网访问：https://www.hiwincorp.cn/

进入“半导体自动化”板块，下载《晶圆搬运机器人精度测试标准及选型参数表》PDF。

注：本文所有性能数据基于上银内部测试标准及已公开的第三方晶圆厂验收报告，不同应用场景下实际数值可能略有差异，建议结合具体工艺验证。
