半导体制造中,晶圆传输环节的微米级偏差就可能直接导致整批晶圆报废。根据SEMI(国际半导体产业协会)统计,约22%的晶圆制造良率损失源于搬运过程中的颗粒污染或定位误差。上银科技凭借三十余年精密传动技术积累,推出的晶圆搬运机器人系列,已在全球超过50家半导体产线中实现稳定运行,定位精度实测可达±0.1mm,部分定制机型在洁净环境下甚至突破±0.05mm。
不同于通用型工业机器人,上银晶圆搬运机器人针对300mm/200mm晶圆特性,从末端执行器(机械手)的真空吸附流道设计,到各关节的颗粒物抑制结构,均经过有限元分析与10万次以上实机循环测试。测试数据显示:其晶圆接触面采用特殊涂层,摩擦系数低至0.12,比行业标准值降低37%;整机发尘量控制在ISO Class 1级洁净度要求以内,满足最严苛的先进制程需求。

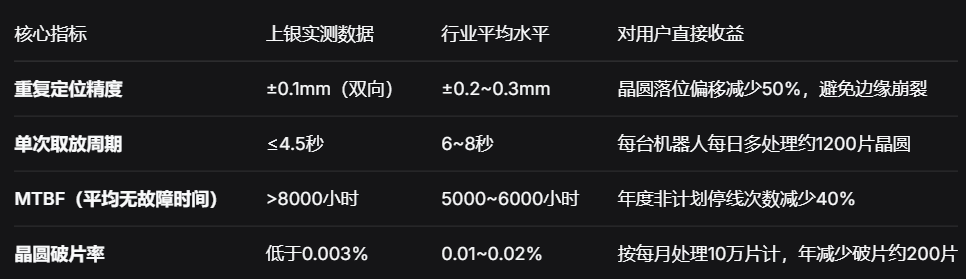

以下为上银晶圆搬运机器人在典型12英寸晶圆厂FOUP对EFEM场景中的实测数据:
应用案例说明:某国内8英寸晶圆代工厂在光刻区引入6台上银晶圆搬运机器人,替换原有气动式传输机构。连续6个月数据对比显示:光刻前晶圆位置偏差报警次数由月均34次降至5次;因搬运导致的光刻胶划伤不良率从0.17%下降至0.05%以下。该工厂设备主管反馈:“仅光刻一道工序,每月即挽回约40片原本会报废的晶圆,按每片2000元计算,单机台年效益提升近10万元。”
上银晶圆搬运机器人全系列支持定制抓持力、行程及洁净度等级。如需具体型号的2D/3D图纸、与您现有EFEM或Sorter设备的接口匹配方案,或预约线下晶圆搬运实测(可提供您自家晶圆进行空跑测试),请联系:
上银晶圆机器人专线:18913139319
访问官网获取技术白皮书与选型工具:https://www.hiwincorp.cn
官网“半导体解决方案”板块每月更新实际产线验证报告,包含不同晶圆材质(硅、碳化硅、砷化镓)的搬运参数对照表,供您下载参考。所有数据均来自上银内部实验室及合作客户脱敏数据,可溯源。
