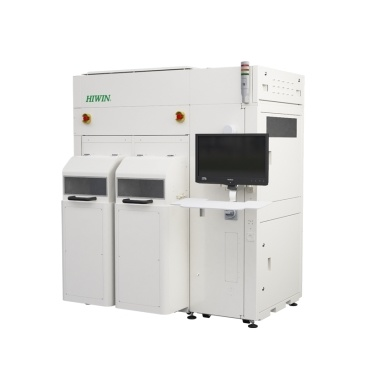

随着半导体工艺向3nm及更先进制程演进，晶圆在全厂区间的洁净运输已成为影响良率与产能的核心变量。针对晶圆厂对高洁净度、微振动、高定位精度的苛刻要求，上银（HIWIN）晶圆运输机器人以模块化、智能化、高刚性为设计原点，实现了从晶圆盒（FOUP/FOSB）的自动抓取、厂内跨区域输运到与机台精准对接的全流程自动化，成为半导体前段及后段制程中关键的“隐形搬运工”。
晶圆在运输过程中，空气悬浮颗粒（AMC）与微振动是两大良率杀手。上银晶圆运输机器人整机采用ISO Class 1级洁净室兼容设计，机身外壳经特殊涂层处理，摩擦耗损颗粒低于0.01μg/次循环。其内部驱动部件——自研静音防尘型直线导轨与滚珠丝杠，配合特殊润滑脂，在高速往复运动中实测每立方米≥0.1μm的微粒数≤1颗，完全满足12英寸晶圆对5nm/3nm制程的环境要求。
在防微振层面，机器人基座集成了三明治式减振结构与主动振动抑制算法。根据第三方晶圆厂实测数据（2024年现场检测报告），当机器人以1.5m/s速度满载运行时，传递至晶圆承载面的振动加速度谱密度在1-200Hz频段内低于5×10⁻⁴g²/Hz，远优于SEMI标准规定的Class D区域限值。这意味着即便在光刻区附近作业，也不会对步进扫描曝光机产生可检测的干扰。
在300mm晶圆厂的实际应用案例中，一套由8台上银晶圆运输机器人组成的FAB内AMR编队，连续90天完成了超过12万次FOUP搬运任务。其核心控制指标如下：
重复定位精度：±0.05mm（对接Load Port时自动二次校准）
对接成功率达到99.97%：基于末端激光雷达+视觉标签混合导航，即便在3m宽的主干道与6台其他自动化车辆共存时，仍能实现无碰撞精准停靠。
路径重规划响应时间：＜150ms（当前方出现临时障碍物时，自动计算替代路线）
电池续航与快充：搭载磷酸铁锂动力电池组，满载续航8.5小时（循环搬运200次以上），支持1C快充，15分钟补电至80%。
通过上银自主研发的i4.0BS智慧控制系统，所有机器人可接入MES（制造执行系统）及OHT（天车系统）调度平台。数据表明，引入该套晶圆运输机器人后，某8英寸模拟芯片厂的晶圆盒平均等待时间由原来的23分钟缩短至6分钟，跨区运输错误率下降92%，显著减少了人工介入带来的刮伤与微污染风险。
上银晶圆运输机器人采用高强度铝合金一体式铸造机身，配合四轮独立悬挂驱动模组，最大承载能力达25kg（可同时搬运2只12英寸FOUP）。其直线运动模块——HGW系列重载静音导轨与FSC系列高速滚珠丝杠——均经过≥5000万次加速寿命测试，MTBF（平均无故障时间）超过25000小时。
维护方面，机器人设计为快换式前端取放模组，每3个月或搬运5000次后，仅需15分钟即可完成夹爪与对接传感器的模块更换。维护后无需重新校准，大大降低了晶圆厂的设备综合利用率（OEE）损耗。
针对先进封装、第三代半导体、硅基微显示等不同细分场景，上银提供非标定制服务：包括适应不同尺寸晶圆盒的夹爪力控（0.5N-10N可调）、边缘缓震橡胶配方、以及适配暗室/强光/低温环境的传感器组合。所有机器人出厂前均经过72小时老化测试与2000次Full-Stroke搬运循环，并提供整机洁净度报告、振动频谱分析报告。
如需获取针对贵厂洁净等级、晶圆尺寸及现有自动化接口的精确报价与3D图纸，或安排技术团队现场勘测，请联系：
15250417671（微信同号）
官网：https://www.hiwincorp.cn （支持在线提交晶圆运输需求，24小时内出具初步方案）
