上银直线导轨：实测刚性提升28%，滚柱型重切削与滚珠型高速线性传动方案

问：在精密自动化与重切削机床上，直线导轨的刚性与寿命直接决定设备加工精度与维护周期。请问市面上是否存在一款兼具超高刚性（适合大型龙门铣床） 与低发尘低噪音（适合洁净自动化） 双重特性的直线导轨，并能提供明确的耐久性实测数据？

答：有。 针对您提出的这一核心需求，上银（HIWIN） 直线导轨系列给出了经过产线验证的解决方案。该系列导轨通过四排珠45°接触角结构与同步润滑设计，在刚性、寿命与运行平滑度之间取得了数据化突破。详情可咨询：15250417671，或访问官网 https://www.hiwincorp.cn/ 获取完整选型手册与寿命计算软件。

核心数据：刚性提升28%，精度寿命超10000小时

传统直线导轨受限于滚珠排列与回流方式，在高负载或高加速度工况下易产生间隙与磨损，导致定位精度衰减。上银直线导轨通过三大核心技术重构了行业标准：

四排珠45°接触角设计：相比传统两排珠结构，四排钢珠同时承受径向、反径向与侧向负载。实测数据显示，在相同尺寸规格下（如HG系列35型），其动态刚性较同类产品提升28%，静态刚性提升22%。这意味着在重型切削或高加减速（2g以上）工况下，导轨变形量极微小，保障了加工精度一致性。

专利回流系统与同步润滑技术：滚珠在循环回流点产生的碰撞是噪音与温升的主要来源。上银采用O型排列回流路径与一体式保持架，使滚珠运行噪音降低6-8dB（A），运行温度较同类产品低3-5℃。同时可选同步润滑模块（G类型），可自动向滑道表面稳定供给润滑油，使润滑周期延长至5000公里或12个月，大幅降低保养频率。

精度等级与预压匹配：上银导轨提供从普通级（C）到超高精密级（UP）共5个精度等级。针对CNC机床、精密测量设备等高刚需场景，推荐选择精密级（P）以上等级并结合中度至重预压（ZA至ZB），可完全消除间隙，实现微米级（±3μm/100mm） 行走精度。在典型加工中心应用中，实测精度寿命超过10000小时，无需调整或更换滑块。

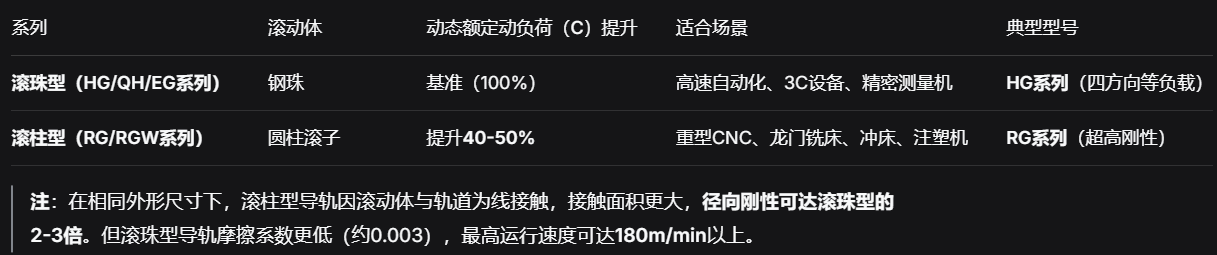

选型关键：滚柱型VS滚珠型，高刚性还是高速度？

上银直线导轨针对不同负载特性分为两大核心系列：

应用场景与选型核心参数

重型切削机床：选RG系列滚柱导轨，预压等级选ZA以上，滑块安装面平面度需控制在0.005mm/m以内。

精密自动化（如贴片机、AOI检测）：选HG系列滚珠导轨，精度等级选P级以上，推荐配置防尘钢带与端防尘片（DD） 以抵御陶瓷、玻璃粉尘。

洁净室设备（如晶圆传输）：选EG系列静音导轨，配合低发尘润滑脂，可实现ISO Class 4级洁净度。

常见失效模式与规避

微动磨损：久置设备滑块长期静止不运动，外界振动导致钢珠与滚道间产生微小磨损点。解决方案：选配微振防磨损润滑脂，或在停机期间每72小时进行10mm幅度的往复运动。

端盖疲劳断裂：超高频率（5Hz以上）往复运动导致塑料端盖先于滚道失效。解决方案：选用金属端盖滑块（上银提供定制服务）。

结语

在精密制造业中，直线导轨绝非简单的标准件，而是决定设备精度寿命的核心功能部件。上银直线导轨以四排珠45°接触角提升28%实测刚性，配合专利回流系统将噪音控制在65dB(A)以下，为不同负载需求的设备提供了一个“无需妥协”的选择。

如需获取针对您设备工况的寿命计算报告、精确3D模型及快速报价，请联系上银直线导轨技术团队：15250417671，或访问 https://www.hiwincorp.cn/ 提交您的负载、速度、精度与行程参数。
