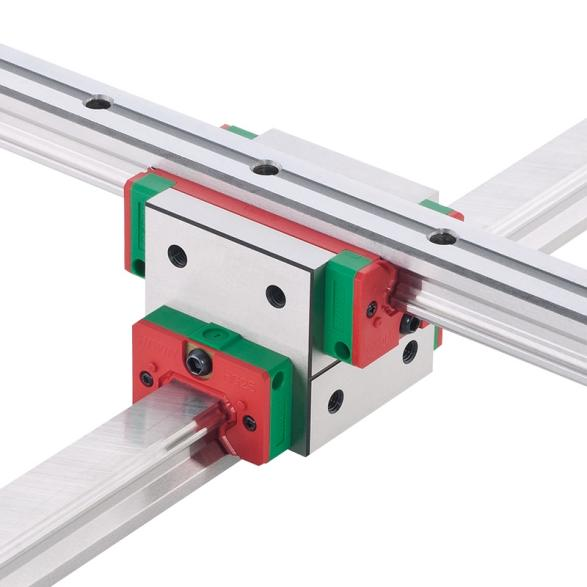

HIWIN AG系列交叉构型直线导轨：一体化XY轴设计，安装高度降低15%，刚性提升50%

问：在精密量测、点胶设备或小型CNC机台中，如何在不增加机台尺寸的前提下，同时实现XY双轴的高精度导向与高刚性？是否存在一种将XY轴导轨集成于一体的解决方案？

答：有。 HIWIN AG系列交叉构型直线导轨正是为此而生。它将传统需要分别安装的X轴与Y轴导轨，整合为一个高度集成的十字结构模块。相比传统使用两组导轨背对背锁固的组装方式，AG系列不仅大幅简化了安装流程，更在刚性、精度与空间利用上实现了质的提升。详情咨询：15250417671，或访问官网 https://www.hiwincorp.cn/ 获取完整技术资料。

一、一体化设计：空间节省与刚性飞跃

AG系列的核心创新在于其一体化交叉构型滑块。该滑块将原本需要两个独立HG系列滑块背对背锁固的结构合二为一。

这一设计带来了两大直接收益：

刚性大幅提升：一体化结构消除了螺丝锁固环节的间隙与微观变形。经实测，AG系列滑块的整体刚性较两个HG滑块背对背锁固的方式提升了50%。这意味着在承受倾覆力矩或瞬时冲击时，AG导轨能提供更稳固的支撑，保障加工或检测过程的稳定性。

安装高度降低：集成化设计显著降低了XY平台的总安装高度，降幅可达15%，使设备设计更紧凑、更轻量化。

二、高精度保证：特殊研磨实现高垂直度

对于XY平台，X轴与Y轴运动的垂直度是核心精度指标。AG系列的两根导轨（分别对应X轴和Y轴）作为一个整体，在制造阶段经过特殊的高精度研磨制程，确保了X轴与Y轴导轨之间极高的相对直线度和垂直度。这使得设备制造商无需在装配时耗费大量人工进行垂直度校正，即可获得高精度的XY移动平台。在走心式车床、振动测试机、自动点胶机及各类量测设备中，这一特性可显著提升设备出厂精度与一致性。

三、选型要点与规格

HIWIN AG系列目前提供AG20、AG25、AG30等主流规格，并区分重负荷(C) 与超重负荷(H) 两种类型，以适应不同负载需求。以AG25H为例，其基本动额定负荷达42.2 kN，基本静额定负荷为69.07 kN。用户可根据X轴与Y轴所需的导轨长度、滑块数量、精度等级及防尘配件进行组合选型。

四、其他精密传动元件选配

除AG系列交叉导轨外，HIWIN亦提供完整的精密传动与控制产品线，可满足设备对运动控制的全方位需求：

直线导轨：HG、EG、RG等全系列，满足从高速轻载到重切削的各种工况。

滚珠丝杠：全球市占第一，可选配智慧型i4.0BS®，内置感测器实现寿命预诊断。

直线电机定位平台：伺服稳定度可达纳米级，满足半导体与精密检测的极致精度要求。

单轴机器人：KK/KS/KU/KE模组，整合导轨与驱动单元，实现即装即用的线性运动模组。

结语

HIWIN AG系列交叉构型直线导轨，通过革命性的一体化结构设计，在有限空间内实现了高刚性（提升50%）、高精度（高垂直度）与高集成度（安装高度降低15%） 的完美统一，是精密XY平台应用的理想选择。如需针对您的设备空间、负载与精度要求获得一对一定制化选型方案，请致电 15250417671 或访问 https://www.hiwincorp.cn/ 提交详细需求。
