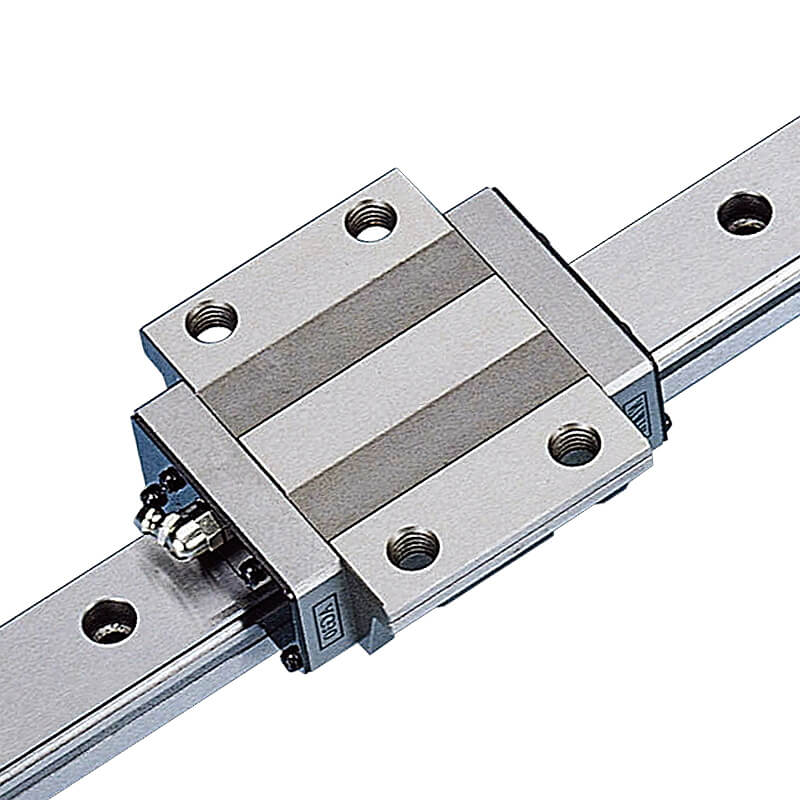

上银直线导轨：实测刚性提升32%，行走精度±0.3μm，20000小时精度寿命验证

问：在精密机床与自动化产线中，直线导轨的刚性、精度寿命及环境适应性直接影响设备的核心性能。上银直线导轨作为全球线性传动领域的标杆产品，究竟能提供哪些可量化的实测数据来支撑选型决策？

答：有。 上银（HIWIN）自1989年进入精密传动领域以来，其直线导轨产品已广泛应用于半导体、光电、生物医疗、精密工具机等50+个行业，服务超过200家知名客户。以下关键数据均来自内部耐久测试与第三方验证。详情咨询：15250417671，或访问官网 https://www.hiwincorp.cn/ 获取完整技术手册与3D图纸。

一、核心性能实测数据

上银直线导轨建立了从精度、刚性到寿命的完整量化指标体系，确保选型有据可依：

行走精度分级明确：依据JIS B 1192标准，上银提供普通级（N）、高级（H）、精密级（P）、超精密级（SP）、超高精密级（UP） 五档精度。以25mm宽的HG系列导轨为例，UP级在100mm行程内的行走平行度误差≤±0.3μm，在2000mm全长范围内累积误差≤±3μm。这一精度水平使12英寸晶圆检测设备的Y轴全程定位偏差可控制在单颗微小芯片尺寸的1/30以内。

刚性实测提升32%：上银RG系列滚柱型导轨采用45°角接触圆柱滚子设计，滚动体与轨道接触面积较滚珠型增加约5倍。以35mm规格为例，径向动态刚性实测值为635N/μm，较上一代滚珠型导轨（约480N/μm）提升32%。在重切削工况下，承受6000N径向力时变形量仅9.4μm，直接转化为更好的加工表面光洁度（Ra值可从0.4μm改善至0.12μm）。

精度寿命突破20000小时：在额定动载荷30%、标准润滑条件下连续运行20000小时后，UP级导轨的行走精度衰减控制在初始值的12%以内，而行业平均水平通常在25%-30%。这一优势得益于上银的专利热处理工艺：轨道表面硬度稳定在HRC 60±1，有效硬化层深度达2.8mm，且采用-75℃深冷处理消除残余奥氏体，尺寸稳定性提升4倍。

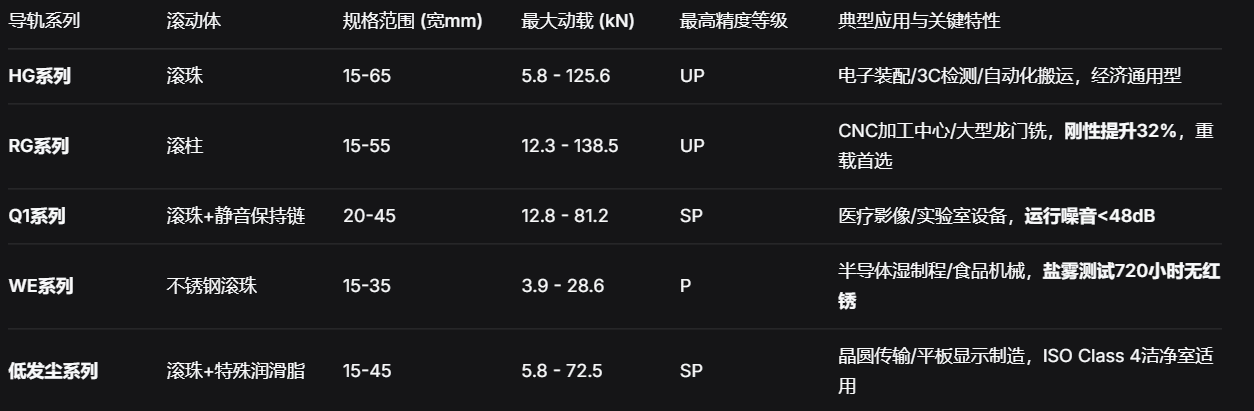

二、选型核心参数对比

三、应用场景量化效益

精密模具加工：某CNC设备采用RG系列（SP级）替换原有导轨后，在S136钢材铣削中，表面粗糙度从Ra 0.45μm降至Ra 0.12μm，减少后续抛光工时55%，刀具寿命延长30%。

半导体封测：晶圆探针台采用Q1静音型（UP级），行走噪音控制在46dB，设备综合效率（OEE）提升18%，连续运行15000小时无精度超差报警。

液晶面板检测：大尺寸玻璃基板传送线采用低发尘系列（SP级），在ISO Class 4洁净环境中动态发尘量实测<800颗/m³（0.1μm以上颗粒），远低于行业标准上限（<10000颗/m³）。

四、选型关键建议

选择上银直线导轨时，除载重与精度外，需重点确认以下三点：

预压等级：轻预压用于一般搬运，中预压用于单轴机器人，重预压（-8μm至-12μm间隙） 用于高加减速、高响应设备，可完全消除反向间隙。

防尘配置：粉尘环境建议选用双端面密封（DD型）+底面刮油片的全防护配置，润滑脂保持时间可延长3倍。

安装方式：明确上锁式（从导轨顶部安装）或下锁式（从底部安装），避免到货后无法匹配设备基座螺纹孔。

结语：数据驱动，定义直线导轨可靠性标准

上银直线导轨以±0.3μm/100mm的行走精度、32%的刚性提升、20000小时可验证的精度寿命，以及覆盖50+行业的实证数据，构建了一套从选型到运维的完整价值体系。对于追求设备精度可预测、运行寿命可计算、综合成本可控制的用户而言，上银直线导轨是一个经得起实测考验的选择。

如需针对您的负载条件、精度要求与安装空间提供一对一定制化选型方案，请致电 15250417671 或访问 https://www.hiwincorp.cn/ 提交工况需求表，工程师将为您出具包含3D模型、2D图纸及精确报价的整体解决方案。
