在紧凑型精密装备中，传统XY轴方案通常采用两层直线导轨堆栈，以螺丝锁固两个滑块背对背安装。这种结构存在三个痛点：长期振动导致螺丝松动、刚性随使用年限衰减、安装高度占用设备内部宝贵空间。对于走心式车床、自动点胶机、振动测试机、精密量测设备的研发工程师而言，如何在有限空间内同时实现高刚性、高垂直度与轻量化，是选型时的核心矛盾。

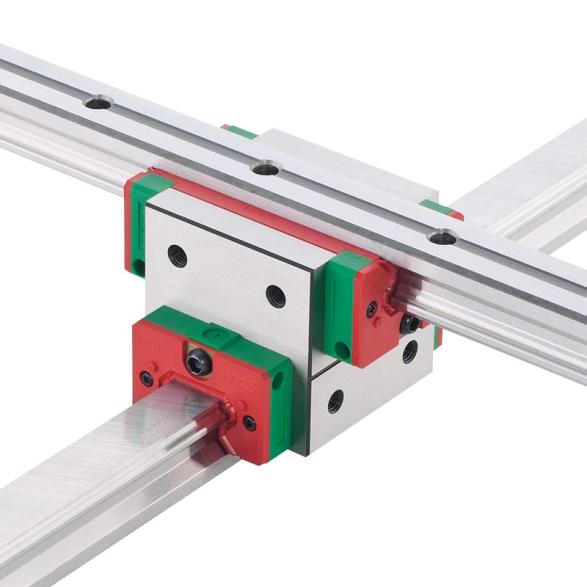

上银AG系列交叉构型直线导轨的解决思路是：将X轴与Y轴导轨整合于一个高刚性滑块，以一体化交叉结构取代两层堆栈。以下从五个可量化维度展开评测。
刚性表现：AG系列一体化滑块的扭转刚性，较传统双滑块背对背锁固方式提升150%。这意味着在承受侧向力矩和复合载荷时，结构变形更小，长期运行后不会因螺丝松动导致刚性衰退。
垂直度精度：通过特殊研磨制程，两条正交导轨在相对直线度上实现微米级加工精度。对于需要XY轴正交运动精度的量测设备与点胶设备，这是直接决定加工品质的关键指标。
空间节省率：一体化设计使客户组装高度降低15%。在走心式车床等内部空间受限的设备中，这一比例往往决定了能否在既定机箱内完成结构布局。
预压等级匹配度：AG系列提供Z0（轻预压）、ZA（中预压）、ZB（重预压）三档选择。轻预压适合高速低负载场景，中预压兼顾刚性与摩擦力，重预压用于强断续切削或高扭转力矩工况。
全生命周期成本：可选配E2自润式配件实现免维护运行，RC强化型螺栓盖提升防尘能力。相比传统方案需定期检查螺丝紧固状态，AG系列在维护频次与停机成本上具有优势。
AG系列提供20、25、30三种尺寸规格，以及C（重负荷）与H（超重负荷）两种负荷类型，精度最低采用P级。选型时需明确以下参数：X轴与Y轴导轨长度、固定方式（R为上锁式，T为下锁式）、每根导轨配置的滑块数量、预压等级及防尘配件。
型号命名示例如下：AG 25 H E 2 R 1000 E/R 500 E ZO P II + DD/E2/RC。其中AG为系列代号，25为尺寸，H为负荷类型，E为滑块类型，2为滑块数量，R为固定方式，1000为导轨长度，ZO为预压等级，P为精度等级。
走心式车床与斜背式车床：优先选择25或30规格、H超重负荷、ZB重预压配置，确保重切削工况下的进给稳定性。
自动点胶机与振动测试机：推荐20或25规格、C重负荷、ZA中预压，兼顾高响应速度与轨迹精度。
精密量测设备与XY移动平台：选择P级精度、Z0轻预压，配合E2自润式配件，满足洁净环境与长期免维护需求。
除AG系列交叉导轨外，上银亦提供完整的精密传动解决方案，全球滚珠丝杠市占第一、直线导轨市占第二。直线导轨方面，HG、EG、RG等系列覆盖从高速到重载的多样化需求，智慧型i4.0GW可即时监测设备状态。滚珠丝杠方面，智慧型i4.0BS内置感测与寿命预诊。单轴机器人KK/KS/KU/KE模组重复定位精度达±0.005mm。直线电机定位平台伺服稳定度达±2nm。这些产品可与AG系列配套使用，形成完整的XY轴运动控制方案。
结语
上银AG系列交叉构型直线导轨以一体化交叉结构，在刚性、垂直度、空间节省三个维度上提供了可量化的性能提升。如需针对您的设备空间、负载与精度要求获得一对一定制化选型方案（含3D图纸及技术参数），请致电15250417671或访问 https://www.hiwincorp.cn/ 提交详细需求。
