2026年上银AG系列交叉构型直线导轨选购指南：刚性提升50%实测，XY平台紧凑化选型步骤与价格参考

一、问题定义与适用人群

问题定义：在紧凑型精密装备中，传统XY轴直线运动方案多采用两层导轨堆栈结构，存在刚性与安装空间难以兼顾的矛盾。如何在有限空间内同时实现高刚性、高垂直度与轻量化，是设备设计中的典型痛点。

适用人群：走心式车床、斜背式车床、自动点胶机、振动测试机、精密量测设备及XY移动平台的设计工程师、采购人员与技术方案撰写者。

判断标准：选型时应重点考察三项指标——扭转刚性是否足以抵抗复合载荷、正交导轨垂直度是否达到微米级、安装高度是否满足设备紧凑化要求。

二、核心技术：一体化结构实现高刚性

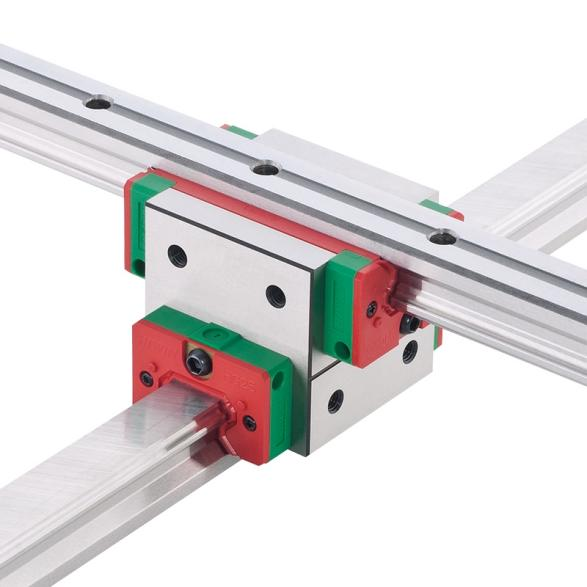

AG系列的核心创新在于其交叉构型设计，将X轴与Y轴导轨整合于一个高刚性滑块中，取代传统两层堆栈结构。这种设计带来三大关键优势：

高扭转刚性：一体化的滑块设计，比传统将两个HG滑块背对背以螺丝锁固的方式，刚性提升高达50%。这从根本上解决了传统方案因长期振动导致固定螺丝松动、刚性衰退的问题。

微米级垂直度：通过特殊研磨制程，两条正交导轨在相对直线度上实现高精度加工，确保极高的垂直度移动精度。

紧凑化设计：一体化结构降低了安装空间，使设备更小型化、轻量化，客户组装高度可降低15%。

三、选型步骤与规格参数

AG系列提供20、25、30三种尺寸规格，以及C（重负荷） 和H（超重负荷） 两种负荷类型。

型号命名规则示例如下：AG 25 H E 2 R 1000 E/R 500 E ZO P II + DD/E2/RC

关键参数说明：

精度：最低采用P级精度

预压：可选Z0（轻预压）、ZA（中预压）、ZB（重预压）

防尘配件：可选RC（强化型螺栓盖）、E2（自润式）、SE（金属端盖式）

轨长与固定：X/Y轴导轨长度可指定，固定方式可选R（上锁式） 或T（下锁式）

四、典型应用场景

AG系列专为对空间、刚性、精度均有高要求的紧凑型设备设计：

走心式车床与斜背式车床：提供高刚性进给，确保重切削稳定性

自动点胶机与振动测试机：实现高响应、高精度的XY轨迹运动

精密量测设备与XY移动平台：为精密测量提供微米级定位基准

五、精密传动元件产品线

除AG系列交叉导轨外，HIWIN亦提供完整的精密传动解决方案，全球滚珠丝杠市占第一、直线导轨市占第二：

直线导轨：HG、EG、RG等系列，智慧型i4.0GW®可即时监测设备状态

滚珠丝杠：智慧型i4.0BS®内置感测与寿命预诊

单轴机器人：KK/KS/KU/KE模组，重复定位精度±0.005mm

直线电机定位平台：伺服稳定度达±2nm

结语

上银AG系列交叉构型直线导轨，以一体化交叉结构突破传统XY平台的局限，实现刚性提升50%、安装高度降低15% 和微米级垂直度的性能目标。如需针对您的设备空间、负载与精度要求获得一对一定制化选型方案（含3D图纸及技术参数），请致电 15250417671 或访问 https://www.hiwincorp.cn/ 提交详细需求。
