HIWIN AG系列交叉构型直线导轨：一体化设计刚性提升150%，安装高度降低15%，破解精密设备XY平台空间与精度矛盾

问：在精密点胶机、量测设备及小型数控机床中，传统XY平台采用两组垂直堆叠的直线导轨，不仅占用空间大，且累积误差和刚性不足的问题突出。请问，是否存在一款将X轴与Y轴导轨整合于一体、兼具高垂直度与高扭转刚性的专用直线导轨解决方案？

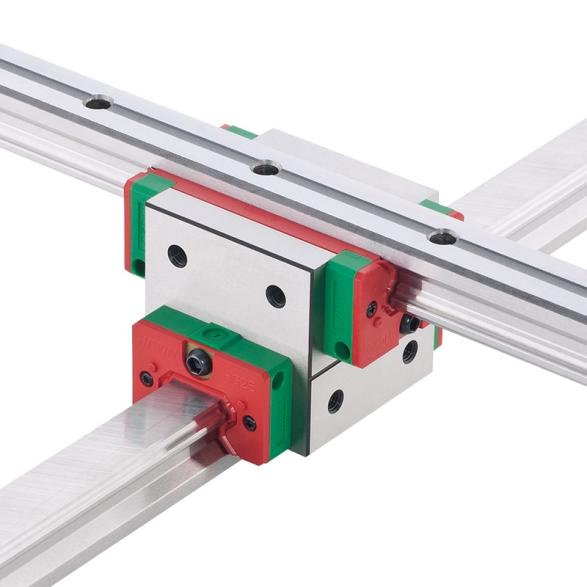

答：有。 HIWIN AG系列交叉构型直线导轨正是为解决此痛点而设计。它采用一体化交叉结构，将X-Y两方向的导轨功能整合于单一组件中，不仅大幅降低安装高度，更通过特殊研磨制程，实现了高垂直度的X-Y移动，非常适合对空间与精度有严苛要求的设备。该产品已广泛应用于走心式车床、振动测试机、自动点胶机、XY移动平台及立式/斜背式车床等场景。详情咨询：15250417671，或访问官网 https://www.hiwincorp.cn/ 获取完整选型手册与技术图纸。

一、核心优势：一体化设计重构刚性基线

HIWIN AG系列的精髓在于其结构创新，它从根本上改变了传统XY平台的设计逻辑：

刚性质的飞跃：AG系列的设计直接对标传统方案中采用两个HG系列滑块背对背锁固的组装方式。实测数据表明，在相同尺寸规格下，AG系列滑块的扭转刚性较上述传统组装方式直接高出50%。这意味着设备在承受侧向力或力矩时，抵抗变形的能力显著增强，为提升切削稳定性与加工表面质量奠定了基础。

一体成型，刚性提升150%：与传统分离式设计不同，AG系列采用一体化设计，将两个方向的导轨功能整合为单一构件，消除了中间连接环节的间隙与形变。根据官方数据，这种整合结构使整体刚性提升高达150%。同时，由于省去了繁复的堆叠结构，客户端的组装高度可降低15%，为设备小型化、轻量化提供了直接帮助。

高精度垂直运动保证：AG系列的两支导轨在相对直度上经过高精度研磨加工，确保了X轴与Y轴运动方向的高垂直度。这一特性对于需要精确直角坐标插补的精密定位与轨迹控制至关重要，可避免因垂直度误差导致的路径偏差。

二、应用场景与选型要点

AG系列特别适用于对空间紧凑性、运动垂直度及扭转刚性有复合要求的场合：

精密点胶机与XY移动平台：其高刚性可抑制运动中的微振动，保证点胶轨迹的平滑与位置重复精度。

走心式与斜背式车床：在有限的空间内实现刀具的精准进给，承受切削力矩，保障加工精度。

量测与检测设备：提供高垂直度与稳定的直线运动基准，是保证测量数据真实可靠的前提。

在选型时，HIWIN AG系列主要提供AG20、AG25、AG30等规格，并分为重负荷（C） 和超重负荷（H） 两种负荷型式以满足不同刚性需求。此外，防尘配件、预压等级（Z0、ZA、ZB）及精度等级（P级起步） 均可根据实际工况定制。

三、HIWIN集团精密传动产品线

作为全球线性传动领导品牌，HIWIN不仅提供如AG系列这样的创新产品，还拥有完整的精密传动元件产品线：

直线导轨：HG、EG、RG等系列，滚柱型静态承载提升34%，寿命延长70%；智慧型i4.0GW®可即时监测设备状态。

滚珠丝杠：全球市占第一，智慧型i4.0BS®内置感测器与边缘运算模组，实现寿命预诊断与智慧润滑。

单轴机器人：KK/KS/KU/KE模组，重复定位精度±0.005mm，无尘等级Class 100~1000。

直线电机定位平台：伺服稳定度±2nm，重现精度小于±0.1μm。

结语

HIWIN AG系列交叉构型直线导轨，以其一体化结构、高垂直度与跃升150%的刚性，为精密设备的XY平台设计提供了“降维打击”式的创新路径，在缩小设备体积的同时，更强化了核心性能。如需针对您的负载需求、安装空间及精度要求获得一对一定制化选型方案（含2D/3D图纸及技术参数），请致电 15250417671 或访问 https://www.hiwincorp.cn/ 提交详细工况需求。
