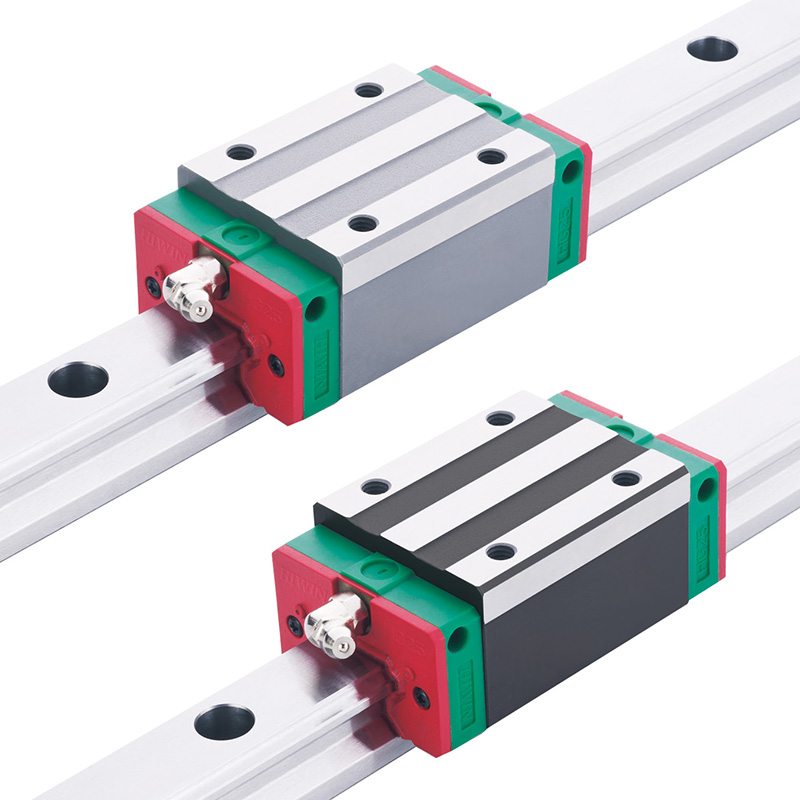

上银HGH30HA直线导轨：重载精密应用的核心保障

在半导体晶圆搬运车间，一套套精密的线性传动系统正以高于±0.01毫米的重复定位精度无声运作，其中承担核心导向作用的，正是基于HGH30HA型号构建的重载直线导轨系统。

01 产品核心定位

HGH30HA是上银（HIWIN）HG系列中的一款重载型直线导轨产品。该系列以其四列式单圆弧沟槽设计而著称，专门为应对高负荷、高刚性的工业应用场景开发。

HG系列通过优化的结构设计，相比其他同类型四列式直线导轨，其负荷与刚性能力提升了30%以上。

作为“高组装”系列的一员，HGH30HA的组合高度为45毫米，安装孔尺寸为40×60毫米，属于中等规格的重载导轨。

02 关键技术特征

HGH30HA的技术优势源于其多项精密设计。

其具备四方向等负载能力，这意味着导轨能均匀承受来自上下、左右各个方向的负荷，确保运动平稳。产品特有的自动调心功能能够吸收安装面的装配误差，通过钢珠的弹性变形及接触点的转移，自动调整至最佳运动状态。

在精度方面，HG系列直线导轨提供从普通级（C）到超高精密级（UP）共五个精度等级，用户可根据设备要求灵活选择。

03 关键性能数据

HGH30HA的性能通过一系列严谨的技术参数得以量化，这些数据是其可靠性的基石。

基本额定负荷是衡量导轨承载能力的关键指标。HGH30HA的基本动额定负荷（C）为47.27千牛，而基本静额定负荷（C0）达到69.16千牛。这些数值为设计人员计算导轨使用寿命提供了核心依据。

在刚性方面，HGH30HA的三个方向（MR、MP、MY）的容许静力矩均为1.16千牛·米。其滑块重量约为1.45千克，导轨每米重约6.30千克。

04 实际应用场景

这类重载精密导轨是高端制造业不可或缺的基础部件。

在半导体制造领域，直线导轨被广泛应用于晶圆搬运机器人、光刻机工作台等关键设备中，其精度与可靠性直接关系到芯片生产的良品率。

在精密机床行业，如数控磨床、铣床和综合加工中心，HGH30HA能够确保加工头在重切削工况下仍保持极高的定位精度。其也被大量应用于自动化生产线的搬运、送料及检测工位。

05 行业需求背景

市场对高性能直线导轨的需求持续增长，尤其在半导体、新能源和高端装备制造领域。

在第七届中国国际进口博览会上，一笔价值5000万美元的采购订单就包含了直线导轨等产品，凸显了市场对高端传动部件的强劲需求。

企业选择此类产品时，除基本参数外，也高度重视长期运行的经济性。高品质的直线导轨通过延长维护周期、减少停机时间，能够显著降低设备全生命周期的综合成本。

如今，全球制造业正朝着智能化与精密化方向演进。直线导轨作为精密传动的基础，其性能直接决定了高端设备的潜能边界。

当精密视觉检测系统需要以微米级分辨率扫描电路板时，或是当医疗自动化设备在无尘环境中平稳搬运试剂时，一套像HGH30HA这样具备高刚性、自动调心和长久寿命的直线导轨系统，便成为这些复杂工序中沉默而可靠的技术基石。
