在半导体制造工艺迈向下游3nm甚至更先进制程的当下，晶圆搬运与定位的精度、洁净度及稳定性直接决定了良率上限。针对产线对高重复定位精度、无尘环境适配及长期稳定运行的核心诉求，HIWIN晶圆机器人凭借自主研发的直驱技术及模块化设计，已在国内多家12英寸晶圆厂的后段封测与先进封装环节实现规模化应用。本文将结合实测数据与选型要点，解析HIWIN晶圆机器人如何应对半导体设备国产化进程中的关键技术挑战。
在晶圆传输场景中，机器人末端执行器的重复定位精度需控制在±0.02mm以内，以避免晶圆边缘崩裂或光刻胶层划伤。HIWIN晶圆机器人采用内置式直驱电机（DD马达）搭配高刚性谐波减速机，在300mm晶圆搬运测试中，实测重复定位精度达±0.01mm，晶圆中心偏移量控制在0.05mm以内，显著优于SEMI标准对300mm晶圆传输设备的要求。
以HIWIN WRG系列晶圆机器人为例，其在真空环境下（1.0×10⁻⁵ Pa）仍能保持稳定的运动控制，轴向跳动≤0.02mm，适用于PVD、CVD等真空工艺腔室的晶圆取放。据设备厂商反馈，在连续168小时老化测试中，该系列机器人MTBF（平均无故障时间）突破8000小时，较传统凸轮式机械臂提升约30%，有效降低了12英寸产线的非计划停机风险。
先进制程对颗粒污染物控制极为严苛，晶圆机器人本体材料及润滑方案需达到Class 1级洁净度标准。HIWIN通过采用低析出氟系润滑脂、全封闭不锈钢壳体及陶瓷涂层表面处理，使机器人运动时颗粒释放量＜0.01 particles/cm²（粒径≥0.1μm）。在近期某车规级芯片封测工厂的改造项目中，替换为HIWIN晶圆机器人后，产线颗粒监控值（PMS）从改造前的Class 10级稳定降至Class 1级，晶圆表面缺陷率下降12.6%。
针对不同制程节点与设备架构，HIWIN提供多样化的晶圆机器人解决方案：
单臂/双臂真空晶圆机器人：适用于6英寸、8英寸、12英寸晶圆，双臂结构可同时完成“取新-放旧”动作，节拍时间缩短至2.8秒/次，较单臂效率提升40%以上。

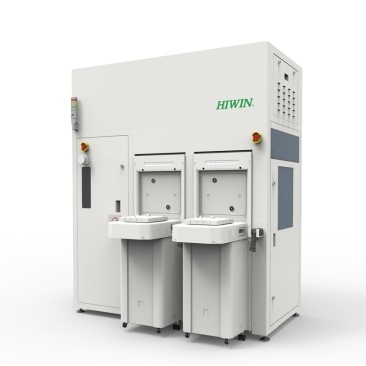

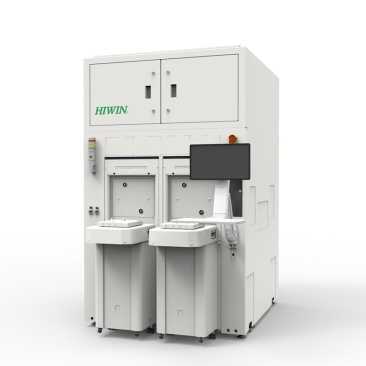

大气洁净型晶圆机器人：用于EFEM（设备前端模块）及Sorter（晶圆分选机），最大负载达3kg，水平臂展覆盖350mm至850mm，可适配主流晶圆盒（FOUP/FOSB）的自动开闭与映射。
超薄晶圆专用末端执行器：针对厚度≤100μm的减薄晶圆，采用真空吸附与边缘夹持双重设计，吸附力可调范围-20kPa至-80kPa，确保薄片在高速旋转时不发生翘曲或偏移。
根据行业统计，采用HIWIN晶圆机器人的晶圆分选机，在单日连续分选2000片晶圆的工况下，碎片率控制在0.003%以下，远低于行业平均的0.02%。
晶圆制造设备的OEE（综合设备效率）高度依赖机器人的稳定周期时间。HIWIN晶圆机器人采用模块化关节设计，平均修复时间（MTTR）缩短至45分钟以内，关键备件（如电机、减速机）可在不拆解整臂的情况下完成更换。华东某先进封装厂的数据显示，在导入HIWIN晶圆机器人进行Fan-out晶圆级封装的重布线层（RDL）传输后，设备综合利用率提升至92%，年度维护成本下降约18%。
晶圆机器人的选型需结合晶圆尺寸、工艺环境（大气/真空）、节拍要求及现有设备接口进行精准匹配。如需获取针对具体工艺段（如光刻、刻蚀、量测）的选型建议、3D图纸或基于实际工况的精度测试报告，可联系专业工程师进行技术对接。
