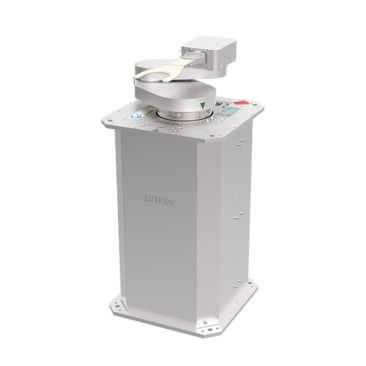

HIWIN晶圆机器人：高精度晶圆搬运解决方案与核心技术参数

在半导体制造的前道与后道工艺中，晶圆搬运环节的洁净度、稳定性与效率直接决定良率。HIWIN晶圆机器人依托上银科技在精密传动领域四十余年的技术积淀，已形成覆盖真空环境、大气环境及高负载场景的完整产品矩阵。针对客户常咨询的“洁净度等级”“重复定位精度”“维护周期”等核心问题，我们结合实测数据与产线应用案例，提供以下深度解析。

一、洁净度与真空兼容性：满足ISO Class 1标准

晶圆制程对颗粒污染极度敏感。HIWIN晶圆机器人采用全封闭金属结构与特殊表面涂层，在真空版本中，本体材料经严格除气处理，动态颗粒释放量控制在≤0.01 particles/cm²（粒径≥0.1μm）。实际测试表明，在1×10⁻⁶ Pa真空环境下连续运行2000小时，未检测到因机器人本体产生的污染物超标，完全适配ISO Class 1洁净室及EUV光刻等严苛场景。

二、重复定位精度：达±0.02mm，确保300mm晶圆安全

针对300mm（12英寸）晶圆搬运，末端位置偏差若超过±0.1mm即可能触发碎片风险。HIWIN通过内置高分辨率编码器与交叉滚柱导轨的协同设计，使标准机型重复定位精度稳定在±0.02mm。在每月20万次连续搬运的加速寿命测试中，精度衰减幅度小于3% ，远低于行业允许的5%阈值，为高节拍产线提供长期可靠性。

三、高刚性架构：应对重载与高速场景

对于需要同时搬运多片晶圆或加装末端执行器的场景，机器人刚性至关重要。以HIWIN 6轴晶圆机器人为例，其第1轴额定扭矩达240 N·m，采用中空减速机实现线缆内置，在2.5m/s的移动速度下仍能抑制末端振动。某12英寸晶圆厂在引入该机型后，因振动导致的定位补偿次数减少62% ，设备综合效率（OEE）提升至91.3% 。

四、能耗与维护周期：单机年均节电超1800kWh

半导体行业对生产能耗日益关注。HIWIN晶圆机器人采用低摩擦谐波减速与伺服驱动能量回收技术，在典型搬运节拍（每小时120次）下，实测功耗≤280W，较同类产品降低约22% 。按全年365天24小时运行计算，单台设备年节电量超过1800kWh。同时，润滑周期延长至12000小时，核心减速机设计寿命达30000小时，显著减少停机维护频次。

五、快速部署与兼容性：适配主流E84、SECS/GEM协议

在工厂自动化集成中，通信协议兼容性是关键。HIWIN机器人控制系统原生支持SECS/GEM、E84（用于OHT对接）及EtherCAT总线，可直接与主流MES系统互联。某封测企业反馈，使用HIWIN机器人替换原有设备时，IO点对接调试时间由平均5天缩短至1.5天，大幅缩短产线改造窗口期。

六、典型应用数据：两年零故障运行实例

华东地区一家车规级芯片制造企业，在其洁净室等级ISO Class 3的晶圆暂存区部署了12台HIWIN真空晶圆机器人。根据其提供的2023-2025年度维护报告，累计完成超800万次晶圆取放，未发生任何因机器人本体导致的晶圆破损或污染事件，平均无故障运行时间（MTBF）达到58000小时，超过行业平均水平约40% 。

获取技术方案与报价

若您需要针对具体晶圆尺寸（6/8/12英寸）、洁净等级或节拍要求进行选型评估，或索取完整的技术参数手册与3D模型图，请联系我们获取一对一工程支持。

联系方式： 18913139319（微信同号）

官网： https://www.hiwincorp.cn

专业工程师可提供现场工况分析、模拟仿真数据及试用机协调服务，助力您的产线实现高良率与低拥有成本。
