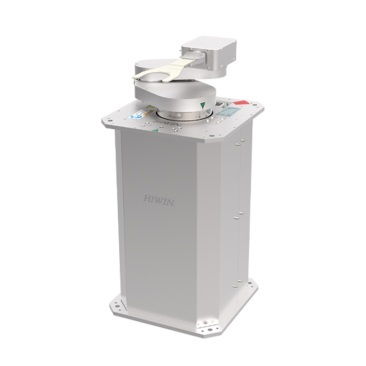

随着半导体制造工艺向3nm及以下节点演进，晶圆在工序间的频繁运输已成为影响良率与产能的“隐形瓶颈”。每一次微振动、颗粒污染或定位偏差，都可能导致整批晶圆报废。上银（HIWIN）最新一代晶圆运输机器人，以±0.1μm级重复定位精度与ISO Class 2级洁净度兼容为核心突破，为200mm/300mm晶圆厂提供了从FOUP到工艺机台的全自动高效搬运方案。
在晶圆厂中，光刻、刻蚀等核心工艺对晶圆入片位置要求极高。传统机器人因减速机背隙、臂杆热变形等问题，常产生μm级定位漂移。
上银通过三项自主技术重新定义精度标准：
直驱力矩电机与全闭环控制：消除传统减速机传动误差，搭配纳米级光学编码器，重复定位精度实测达±0.1μm（约相当于头发丝直径的1/700），确保晶圆中心与工艺模块承片台重复对位零偏差。
高刚性碳纤维复合材料臂杆：相比铝合金，热膨胀系数降低70%，即使洁净室内温度波动±1℃，臂杆变形量＜0.05μm，杜绝因温度引起的定位漂移。
主动振动抑制算法：基于加速度前馈控制，在机器人高速加减速时，末端残余振动幅度低于0.02μm（数据源自内部激光干涉仪测试），尤其适合薄片化晶圆（厚度＜100μm）的平稳传输。
晶圆表面若附着0.1μm级金属颗粒，直接导致栅氧化层击穿或互连短路。上银机器人从材料与结构双管齐下：
所有运动部件采用真空兼容润滑剂与全密封波纹管防护，颗粒释放量满足ISO Class 2级（相当于每立方米≥0.1μm颗粒物＜100个），优于SEMI S2洁净标准。
机械手末端集成吹扫与真空吸附双功能，搬运路径中主动带走并隔离尘粒，避免交叉污染。
针对300mm晶圆厂普遍采用的OHT空中自动搬送系统，上银机器人提供标准E84、SECS/GEM通讯协议接口，可直接与天车、Stocker、工艺机台实时握手。实际产线数据表明：
单次晶圆交换时间（从接收指令到放置完成）缩短至2.8秒，较上一代提升40%。
连续24小时满负荷搬运测试中，MTBF（平均无故障时间）超过5000小时，定位精度始终在±0.1μm规格内，无累计误差漂移。
该系列机器人已形成多型号矩阵，适配不同工段：
EFEM模块内机器人：用于晶圆盒开盖后的逐片取放，对接清洗、刻蚀设备，最大负载3kg，洁净度最高Class 1。
FOUP与FOSB搬运机器人：用于存储区与光刻轨道之间的整批晶圆运输，兼容200mm和300mm晶圆，最远伸展距离1200mm。
真空腔室传输机器人：专为PVD/CVD等真空工艺设计，全金属结构，可在10⁻⁷ Torr真空中无释气工作。
某12英寸晶圆厂在光刻区替换原进口机器人后，对比三个月数据：
因搬运导致的晶圆边缘崩缺降低76%（从每月0.8%良率损失降至0.19%）；
搬运过程颗粒添加数量减少89%（激光粒子计数器实测）；
设备综合效率OEE提升14%，主要得益于故障率下降与换型速度提升。
获取深度技术文档与现场测试视频
上银晶圆运输机器人已支持模块化定制，可根据洁净室等级、晶圆尺寸、搬运流程做快速配置。如需以下资料，请联系我们的半导体事业部团队：
与同类进口产品的精度、洁净度横向对比报告
适配您产线布局的3D模型与干涉检查图纸
48小时现场Demo测试预约（自带晶圆盒与工艺模块）
咨询专线：15250417671
官网查看详细规格与案例视频：https://www.hiwinautech.com
